4CH 5MPx AHD kamerový set CCTV EONBOOM VR4B - DVR s LAN a 4x venkovní bullet kamera

AHD kamerový set EONBOOM VR4B – modernizace starého analogu na 5 MPx se čtyřmi varifokálními kamerami

EONBOOM VR4B je AHD kamerový set pro ty, kdo mají na objektu staré koaxiální rozvody a dosluhující DVR a chtějí obraz v rozlišení 5 MPx bez stavby počítačové sítě ke kamerám. Obsahuje čtyři venkovní bullet kamery s objektivem 2,8–12 mm a IR přísvitem až 40 m, hybridní rekordér ZONEWAY XVR3004, čtyři hotové kabely po 20 m a centrální zdroj 12 V.

Výměna dosluhujícího DVR: s čím z původní instalace se dá počítat

Typická zakázka z praxe montážníka vypadá takto: na domě, ve skladu nebo v bytovém domě visí deset let staré analogové kamery, rekordér už nedostává aktualizace, aplikace v mobilu přestala fungovat a obraz z kamer připomíná spíš mozaiku než záznam použitelný pro policii. Oprava takového přístroje se zpravidla nevyplatí a starý rekordér bez aktualizací s jednoduchým heslem je navíc snadný cíl pro útok z internetu. Nejrozumnější cestou je obnovit celý kamerový systém – vyměnit rekordér i kamery – a převzít z původní instalace všechno, co ještě slouží.

Rozdíl, který po výměně uvidíte nejdřív, je rozlišení. Staré analogové kamery 960H dávaly obraz 960 × 576 bodů, kamery v setu VR4B snímají 2592 × 1944 px. Na stejném záběru vjezdu tedy přečtete detaily, které dřív splývaly v šumu, a díky varifokálnímu objektivu si navíc záběr při montáži přizpůsobíte přesně místu, kde kamera visí. Celou nabídku hotových souprav pro koaxiální rozvody najdete v kategorii kamerové sety EONBOOM.

AHD po koaxu, nebo IP kamery po síti?

AHD kamera je analogová kamera s vysokým rozlišením: obraz jde koaxiálním kabelem do konektoru BNC na rekordéru a napájení 12 V samostatným vodičem. Kamera nemá IP adresu, nepotřebuje switch ani PoE a do sítě se připojuje jen rekordér. IP kamera je naopak síťové zařízení s vlastní adresou, napájené obvykle přes PoE z ethernetového kabelu, a nahrává ji síťový rekordér NVR nebo IP kanály hybridního XVR.

Co přinese 5 MPx a přepínatelný výstup HD-4v1

Kamery VI30K-500V v setu jsou z výroby přepnuté do režimu AHD, ve kterém je XVR3004 rozpozná okamžitě. Výstup ale umí ještě další tři normy přenosu po koaxiálním kabelu, takže kameru můžete později přesunout k jinému rekordéru:

• AHD – pro rekordéry s technologií AHD, včetně XVR3004 ze setu, až 5 MPx,
• HD-TVI – pro rekordéry HD-TVI, které jsou v praxi známé také pod označením Turbo HD od výrobce Hikvision, až 5 MPx,
• HD-CVI – pro rekordéry s touto technologií (používá ji například Dahua), až 5 MPx,
• Analog (CVBS) – pro starší analogové a hybridní DVR, rozlišení 960H (960 × 576 px).

Pro starší rekordér, který 5 MPx nepřijme, lze kameru přepnout také na 4 MPx. Přepnutí režimu se dělá v menu kamery; na rekordéru XVR3004 ho ovládáte přímo z obrazovky, protože menu kamery (OSD) jde ovládat po koaxiálním kabelu funkcí UTC. Bez nutnosti lézt na žebřík tak upravíte jas, protisvětlo nebo noční režim.

Kde se hodí varifokální bullet kamera

Pevný objektiv 3,6 mm je dobrý na dvůr nebo vstup, ale na delší vzdálenost už detail nestačí. Varifokální kamera s ohniskem 2,8–12 mm se při montáži nastaví ručně: na 2,8 mm pokryje široký záběr zahrady či parkoviště, na 12 mm přiblíží bránu, vjezd nebo dveře skladu na protější straně areálu. Kovové tělo s krytím IP66 snese venkovní prostředí a držák dovoluje natočit kameru libovolným směrem. Pro tyto vlastnosti se bullet kamera VR4B hodí na fasády rodinných domů s delší zahradou, na sklady, dílny, firemní areály i na společné prostory domů, kde správce řeší výměnu dožilého analogu.

Rekordér ZONEWAY XVR3004 – hybridní DVR rekordér pro koax i síť

XVR3004 je „5 v 1“ xvr rekordér: na čtyři vstupy BNC přijme kamery AHD, HD-TVI ve verzi 2.0 i 3.0, HD-CVI až do 8 MPx a klasické analogové kamery 960H a k tomu po síti kamery IP. Menu je v češtině (rozhraní verze 6.0), obraz posílá na monitor přes HDMI a VGA v rozlišení až 1920 × 1080 a do sítě se připojuje kabelem RJ45. Vzdálený přístup řeší služba P2P bez veřejné IP adresy.

Rozdělení kanálů mezi analogové a IP kamery

Kolik kamer a jakého typu rekordér nahrává, se volí v jeho menu. Ve výchozím nastavení jsou obsazené všechny 4 vstupy BNC kamerami ze setu a zbývají 2 kanály pro IP kamery.

IP kamery se k rekordéru připojují přes stejnou síť (switch, případně PoE switch nebo vlastní napájecí zdroj kamery) a rekordér je najde sám nebo vyhledáním. Spolupracuje i s kamerami jiných značek, které podporují protokol ONVIF. Kdo časem přejde úplně na IP, přepne XVR3004 do čistě IP režimu a rekordér mu zůstane.

Kolik snímků za sekundu rekordér nahraje

U analogových kamer platí, že čím vyšší rozlišení, tím méně snímků za sekundu na kanál. V normě PAL nahrává XVR3004 na všech čtyřech vstupech:

V čistě IP režimu s kompresí H.265 nahraje 8 kamer 5 MPx, 12 kamer 4 MPx nebo 3 MPx a 16 kamer 1080p, 960p, 720p či D1, vždy rychlostí 25 sn./s. Z praxe: kamera na dveře, kde chcete poznat obličej, má zůstat na 5 MPx; kamera na průjezd aut, kde je důležitější plynulý pohyb, dává lepší výsledek v nižším rozlišení nebo v režimu Lite. Rozlišení každé kamery se mění přes UTC přímo z rekordéru.

Poplachy, detekce osob a vstupy pro čidla

Rekordér rozlišuje v obraze postavu člověka (AI detekce osob), a tak ho méně často budí pohyb větví, stíny nebo světla aut. Klasická detekce pohybu je k dispozici na všech 4 analogových kanálech, v čistě IP režimu na 16. Při události XVR3004 spustí záznam, pošle e-mail se snímkem, zobrazí hlášení na monitoru, pípne bzučákem a u detekce pohybu pošle push notifikaci do mobilu. Režim nahrávání volíte ručně, podle časového plánu (třeba nepřetržitě), při pohybu, při alarmu nebo inteligentně; kvalita záznamu má 6 stupňů.

Na zadní straně jsou 4 alarmové vstupy pro drátová čidla (PIR, magnetické kontakty na dveře) a 1 alarmový výstup, kterým sepnete sirénu nebo předáte signál do ústředny zabezpečení. Pro každou kameru lze zakrýt až 3 obdélníkové oblasti – typicky okna sousedů nebo veřejný chodník. Na monitoru se zobrazuje název kamery, čas a stav (ztráta videa, alarm, pohyb, záznam).

Otočné kamery, UTC a zvuk

Analogové otočné kamery řídí rekordér po sběrnici RS485 (protokoly Pelco-D a Pelco-P, rychlost 110–921 600 Bd, adresa 0–255) i bez dalšího vodiče po koaxu funkcí UTC. Po koaxu se ovládá i menu kamer, které UTC podporují – tedy i kamer v tomto setu. IP otočné kamery se ovládají po síti přes ONVIF.

Pro zvuk má XVR3004 jeden vstup RCA (například pro mikrofon s předzesilovačem), přijímá zvuk po koaxiálním kabelu (AOC) z kamer, které mají mikrofon, a zvuk z IP kamer. Výstup RCA slouží pro poslech přes zesilovač s reproduktorem. Obousměrnou hlasovou komunikaci tento rekordér neumí.

Záznam na disk a jak dlouho vydrží

Do rekordéru patří jeden pevný disk SATA velikosti 2,5" nebo 3,5" s kapacitou až 8 TB. Disk není v základním obsahu setu, takže si vyberete kapacitu podle požadované délky archivace. Po zaplnění se nejstarší záznam sám přepisuje a nahrávání běží dál.

Komprese H.265+ je vylepšený kodek H.265, který snižuje datový tok, a tím šetří místo na disku i přenos po síti. Nejvíc pomáhá u scén s neměnným pozadím, kde se objekty objevují jen občas, a u nepřetržitého dohledu, kde v noci dělá velký objem dat obrazový šum. Pracuje na třech principech: kódování vůči pozadí nebo referenčnímu snímku, digitální potlačení šumu a dlouhodobé řízení datového toku podle dění ve scéně. Rekordér umí i H.265, H.264 a H.264+, zvuk ukládá v kodeku G.711.

Pro hrubý odhad počítejte s průměrem 2 Mb/s na kameru při kompresi H.265 a nepřetržitém nahrávání:

Skutečná doba záleží na rozlišení, snímkování a ruchu ve scéně. Kdo nahrává jen při pohybu nebo alarmu, prodlouží archiv výrazně. Pokud kamery zabírají zaměstnance, zákazníky nebo veřejné prostranství, nastavte dobu uchování přiměřeně účelu podle GDPR a doporučení ÚOOÚ; XVR3004 dovoluje zadat maximální stáří záznamu ve dnech a starší data pak sám maže.

Hledání a záloha záznamu

Záznam vyhledáte podle kanálu, data a času nebo podle detekce pohybu, případně ručně v celém archivu. Synchronně přehrajete až 4 kanály, například 4 kamery 5 MPx při 6 sn./s nebo v režimu Lite 4 × 1080N při 25 sn./s. Přehrávání umí zrychlení, zpomalení, chod pozpátku, krokování po snímcích, digitální přiblížení a zobrazení na celou obrazovku. Na dálku přehrajete 4 kanály současně nebo jeden samostatně.

Výřez se zálohuje na USB flash nebo externí disk (FAT32), po síti, na FTP server nebo do cloudu (Dropbox, Google Drive), export je možný i ve formátu AVI; z aplikace si záznam stáhnete do mobilu nebo počítače. Protože je v rekordéru jen jeden disk, nastavte posílání snímků událostí e-mailem a zálohu na FTP mimo objekt – pokud zloděj odnese rekordér, důkazy zůstanou jinde.

Dohled na dálku: V247, BitVision a PC program iVMS-320

Rekordér stačí připojit kabelem do routeru. V mobilní aplikaci naskenujete QR kód z menu rekordéru, zadáte heslo a obraz máte v telefonu; veřejnou IP adresu ani nastavení routeru nepotřebujete, službu P2P provozuje výrobce zdarma. K rekordéru se lze připojit i přímo přes IP adresu nebo DDNS (Dyndns, changeip, no-ip, Oray, A-PRESS, MYQSEE, SKDDNS, SMART-EYES, ZEBEYE, HDPROVN).

• V247 – současná mobilní aplikace v češtině pro Android (Google Play) i iPhone a iPad (App Store), kterou výrobce doporučuje.
• BitVision – starší mobilní aplikace, se kterou rekordér dál spolupracuje.
• iVMS-320 – bezplatný PC program pro Windows 10/11 a macOS, přepnutelný do češtiny, pro sledování a přehrávání více rekordérů a kamer ZONEWAY v jednom okně.
• Webový prohlížeč – Edge, Chrome, Firefox nebo Safari.

V mobilu sledujete živě i ze záznamu až 4 kamery najednou. Přehrávání přes mobilní data spotřebuje hodně dat, pohodlnější je Wi-Fi.

Videonávod k aplikaci V247 – přidání rekordéru a vzdálený přístup:

Spárování rekordéru s aplikací V247 a přehled funkcí (komentář v angličtině):

PC program iVMS-320 – ukázka prostředí a nastavení:

Napojení na jiné systémy přes RTSP

Každý kanál rekordéru je dostupný i jako stream RTSP. Instalační firma ho tak předá do Synology Surveillance Station, Milestone XProtect, Blue Iris nebo do chytré domácnosti Home Assistant, Loxone či Fibaro. Adresa má tvar rtsp://IP-adresa:554/00: první číslice označuje kanál (0 je kanál 1), druhá stream (0 hlavní, 1 vedlejší). Vedlejší stream má rozlišení CIF (1–30 sn./s) nebo D1 (1–15 sn./s).

Menu rekordéru v češtině – rozhraní 6.0

Rekordér se ovládá myší přes USB přímo na monitoru nebo televizi, z webového prohlížeče nebo na dálku. Kromě češtiny nabízí přes 20 dalších jazyků. Při prvním zapnutí vás průvodce provede nastavením času, sítě, disku a kamer. Z živého náhledu se jedním kliknutím vrátíte o 5 minut zpět u vybrané kamery. Firmware si zařízení umí samo ověřit a aktualizovat přes internet. Při zapomenutém heslu nabízí obnovu přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč (novější rekordéry i dynamickým heslem) – volba „Zapomenuté heslo“ je přímo v přihlašovacím okně.

Prohlídka rozhraní verze 6.0 ve videu:

Kamery v setu: EONBOOM VI30K-500V, 5 MPx, 2,8–12 mm, IR 40 m

Ve VR4B jsou čtyři barevné venkovní bullet (tubusové) kamery řady MHD – Multi HD. Obraz snímá CMOS čip 1/2,5" K05 s rozlišením 5 MPx a zpracovává ho procesor FH8538M. Snímání je progresivní, kamera pracuje v normě PAL i NTSC.

Den a noc

Za šera se automaticky (pod 10 lx podle světelného čidla) zapne 8 IR LED s vlnovou délkou 850 nm a dosahem až 40 m. Mechanický IR filtr (ICR) přepne obraz z barevného na černobílý, takže noční obraz není barevně zkreslený. Citlivost je 0,01 lx při F1.2. Digitální potlačení šumu 3D-DNR drží obraz čistý i při slabém světle a odstup signálu od šumu je nejméně 50 dB.

Protisvětlo a funkce WDR

Široký dynamický rozsah (WDR) vyrovná scénu, kde je vedle sebe velmi světlé a velmi tmavé místo: vjezd proti slunci, vrata garáže, prosklený vchod nebo parkoviště, kam v noci svítí reflektory aut. Bez WDR by světlá část zbělela a tmavá zčernala, s WDR je čitelná obě. K tomu má kamera kompenzaci protisvětla BLC a HSBLC (potlačení silných světel), automatickou expozici a zesílení a vyvážení bílé v režimech ATW, ruční, interiér, exteriér a AWC→SET.

Ilustrační video den / noc

Pro co nejvěrnější dojem přepněte v přehrávači kvalitu na nejvyšší (HD). Videa jsou ilustrační ukázky 5MPx obrazu, ne záznam přesně z tohoto modelu:

Rozměry a montáž

Kamera měří 212 × 83 × 82 mm (délka × šířka × výška) a váží 1 450 g – s touto hmotností počítejte při volbě hmoždinek a podkladu. Kovový kryt s krytím IP66 je určen ven, pracovní rozsah je −10 až +50 °C při vlhkosti do 95 %. Samostatné kamery pro doplnění nebo výměnu najdete v kategorii AHD kamery.

Kontrola původního koaxu před zapojením

1. Prověřte staré trasy. Pokud chcete využít původní koax, zkontrolujte konektory a průchodnost; poškozené nebo zatečené úseky nahraďte. Kde trasa nestačí, použijte hotový kabel ze setu nebo delší variantu.
2. Namontujte kamery a nastavte zhruba záběr. Jemné doladění zoomu a ostrosti dělejte až s náhledem na monitoru.
3. Propojte kabely: konektor BNC do video vstupu XVR3004, konektor DC do rozbočovače centrálního zdroje 12 V.
4. Připojte rekordér k monitoru přes HDMI nebo VGA, zasuňte USB myš a síťový kabel z routeru.
5. Vložte disk a zapněte rekordér – průvodce nastaví čas, síť, disk a kamery.
6. Doladěte kamery přes UTC: zoom a ostrost na kameře, jas, WDR a rozlišení z menu rekordéru.
7. Zapněte vzdálený přístup: v aplikaci V247 naskenujte QR kód z menu rekordéru.

Na delší vzdálenost se dodávají hotové kabely 30 a 40 m; samostatně je k dispozici 40m kabel pro video a napájení. Pokud si montáž netroufáte, poradí vám stránka montáže a ceník služeb.

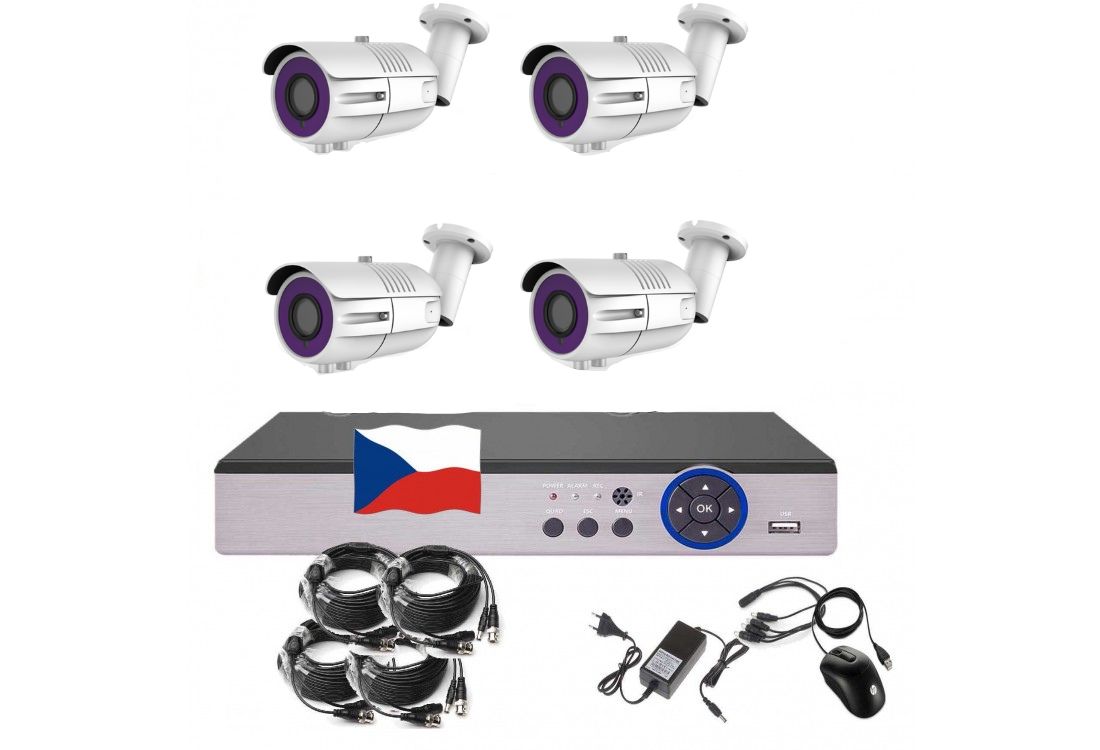

Co je v balení

• 4× venkovní IR bullet kamera EONBOOM VI30K-500V s varifokálním objektivem 2,8–12 mm a montážním držákem,
• 4× hotový kabel 20 m (koax pro obraz a vodič pro napájení) s konektory BNC a DC,
• centrální napájecí zdroj pro kamery s rozbočovači,
• hybridní rekordér ZONEWAY XVR3004 s vlastním zdrojem 12 V, USB myší, napájecím a datovým kabelem SATA a šroubky pro pevný disk.

Z bezpečnostních důvodů při přepravě se rekordér ze sady dodává bez baterie.

Pevný disk v základním balení není. Délku kabeláže BNC-DC lze u setu změnit na 30 nebo 40 m, cenový rozdíl odpovídá ceně jednotlivé kabeláže.

Kabely mají konektory nalisované z výroby a jsou připravené rovnou k zapojení:

Technická specifikace setu VR4B

Sestava

Kamera EONBOOM MHD-VI30K-500

Rekordér ZONEWAY XVR3004

Ke stažení

Návody v češtině, prohlášení o shodě, PC program iVMS-320, mobilní aplikace, nástroj Search Tool pro vyhledání zařízení v síti a firmware najdete v záložce Ke stažení na této kartě. Celý balík dokumentace, české návody v elektronické podobě a software CMS pro Windows i Mac je také ke stažení zde.

Časté dotazy

Mohu nechat staré koaxiální kabely a vyměnit jen rekordér a kamery?

Ve většině případů ano – právě pro to je AHD kamerový set určen. Obraz z kamer VR4B jde po koaxu do BNC stejně jako u starého analogu. Předtím ale zkontrolujte stav kabelů a konektorů a u napájecích vodičů počítejte s odběrem až 850 mA na kameru. Poškozenou trasu nahraďte hotovým kabelem.

Půjdou mé staré analogové kamery připojit k XVR3004?

Rekordér přijímá AHD, HD-TVI, HD-CVI i analog 960H, takže starší kamery často fungovat budou. Stoprocentní spolupráci se všemi staršími typy ale předem zaručit nejde. Nové kamery ze setu jsou nastavené na AHD a s rekordérem fungují hned.

Jsou kamery v setu IP kamery?

Ne. Jde o analogové kamery AHD s výstupem HD-4v1 – nemají IP adresu ani PoE. Do sítě se připojuje jen rekordér. IP kamery lze k rekordéru přidat zvlášť na dva volné síťové kanály.

Kolik kamer mohu k setu ještě přidat?

Ve výchozím režimu 2 IP kamery do 5 MPx. Po přepnutí do hybridního režimu rekordér nahraje 2 analogové a 7 IP kamer, v čistě IP režimu 16 IP kamer.

Musím mít veřejnou IP adresu nebo nastavovat router?

Ne. Vzdálený přístup jde přes P2P: rekordér připojíte do routeru a v aplikaci V247 nebo BitVision naskenujete QR kód. Rekordér nahrává na disk i bez internetu, připojení potřebujete jen pro sledování na dálku a notifikace.

Mohu kameru přepnout pro starší DVR jiné značky?

Ano. Výstup kamery přepnete na HD-TVI, HD-CVI nebo CVBS a rozlišení můžete snížit na 4 MPx. Pokud starý rekordér zvládá jen nižší rozlišení, než kamera nabízí, je praktičtější rovnou vyměnit rekordér za XVR3004 ze setu.

Jak dlouhé jsou kabely a dají se prodloužit?

V setu jsou čtyři hotové kabely po 20 m s konektory. Při objednávce lze zvolit 30 nebo 40 m. Pro jednotlivé delší trasy je k dispozici samostatný 40m kabel.

Je v setu disk a jaký zvolit?

Disk v základním balení není. Rekordér pojme jeden SATA disk 2,5" nebo 3,5" do 8 TB; pro čtyři kamery při nepřetržitém záznamu vychází 4 TB orientačně na 46 dní archivu (výpočet je v tabulce výše).

Otestovali Ing. Václav Turek a Martin Dyrka, technici.
