Napájení kamer: jak velký zdroj

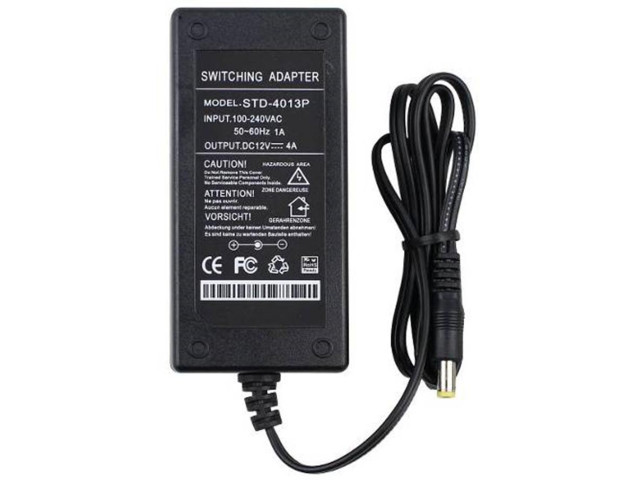

AHD kamery EONBOOM se napájejí stejnosměrným napětím 12 V. U více kamer je přehlednější jeden výkonnější zdroj s rozbočovačem než samostatný adaptér u každé kamery. Sečtěte odběr všech kamer včetně nočního přísvitu, který v noci spotřebu zvyšuje, a zvolte zdroj s rezervou – 4 A nebo 5 A podle počtu kamer. Na dlouhém tenkém vodiči napětí klesá, proto vzdálenou kameru připojte kvalitním kabelem nebo jí dejte vlastní zdroj blíž.

Kabely a délka trasy

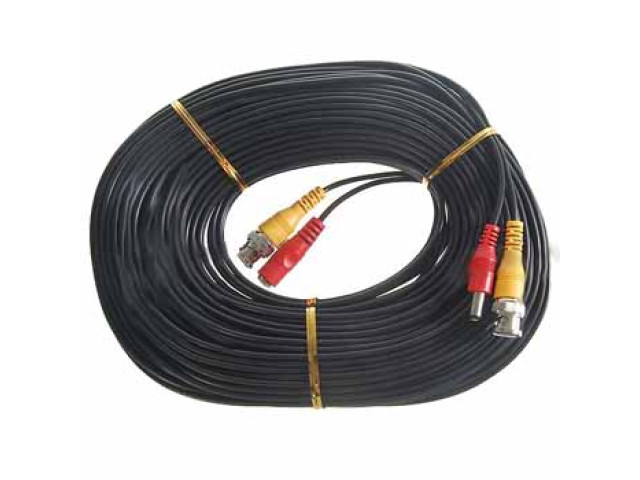

Kombinovaný kabel 40 m nese koaxiální vedení s konektory BNC pro obraz a dvoulinku pro napájení. Je připravený k zapojení bez krimpování konektorů, takže se hodí na prodloužení setu, kde jsou v balení kabely 20 m. Pro trasy nad 40 m nebo pro stávající rozvody je praktičtější koaxiální kabel z cívky a konektory, případně přenos po kabelu UTP s baluny.

Konektory, spojky a redukce pro koaxiální kabel

Kdo si kabel stahuje z cívky nebo opravuje starší rozvod, potřebuje koncovky. Na koaxiální kabel RG59 (Ø 6 mm) je lisovací BNC konektor (0310), bez lisovacích kleští zvládnete šroubovací verze TWIST ON pro RG58 5 mm (0310F) a RG59 6 mm (0310D). BNC konektor se svorkovnicí (samec 0312B, samice 0312D) připojí kabel jen přišroubováním vodičů. Dva kusy kabelu spojí BNC spojka samice–samice (0311), T spojky (0312, 0312A) rozdělí signál. Napájení ke kameře připojíte DC koncovkou 5,5/2,1 mm se svorkovnicí – samec (0309) nebo samice (0309A).

Pro anténní a starší rozvody je tu F konektor na koax 5 mm (0310A), 6 mm (0310B) a 7 mm (0310C), redukce F konektor / BNC zdířka (0310H) a spojka F samice–samice (0737). Redukce BNC na RCA (0069, 0069A) a spojka RCA (0527) propojí kameru s televizí nebo monitorem s cinch vstupem.

Převodník videa a mikrofon

Převodník videa AHD1509 II (0526) převede signál AHD, TVI nebo CVI na HDMI, VGA a CVBS – živý obraz kamery tak uvidíte na televizi i bez rekordéru, třeba při seřizování záběru. Mikrofon s předzesilovačem MIC1 (0241) se připojí do audio vstupu rekordéru a doplní záznam o zvuk; zda a kolik audio vstupů rekordér má, uvádí jeho technický list.

Montáž a odolnost

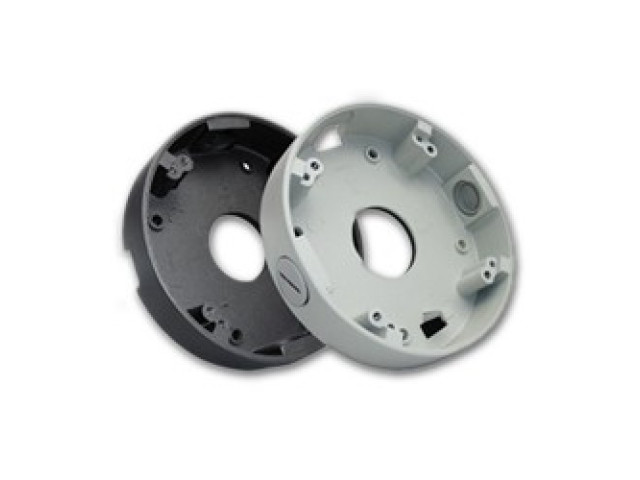

Dome kamera posazená na montážní prstenec vypadá čistě a konektory i rezerva kabelu zůstanou v suchu. Šedočerný prstenec B170 ladí s tmavými kamerami, bílý DB30-W s bílými kamerami a světlými podhledy; oba sedí na dome kamery řady 30 (DVJ30 a DNJ30). Kabel lze vyvést středem do zdi nebo bokem po povrchu; průchodka pro boční vývod se dokupuje. Pro bullet kamery na sloupu nebo stožáru je sloupový držák se stahovacími páskami, na zeď s možností natočení kloubový držák B265.

Přídavný infračervený přísvit

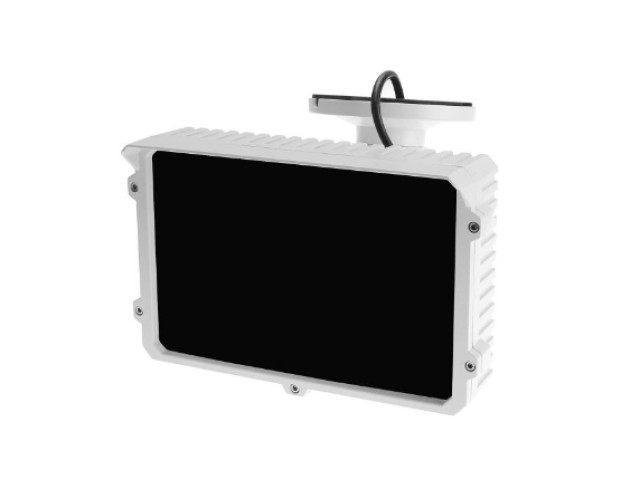

Vestavěné diody kamer dosvítí 20–40 m. Kde je potřeba víc – konec zahrady, parkoviště, dvůr firmy – pomůže reflektor IR130 s dosahem až 130 m a vyzařovacím úhlem kolem 60°. Světlo 850 nm je pro člověka téměř neviditelné a kamery EONBOOM ho v nočním režimu využijí. Reflektor umístěte kousek od kamery, ne těsně u objektivu, aby se světlo neodráželo zpět.

Časté otázky k příslušenství EONBOOM

Je zdroj součástí kamery?

U samostatných kamer ne, zdroj 12 V se dokupuje. Kamerové sety EONBOOM zdroj s rozbočovačem obsahují.

Kolik kamer utáhne zdroj 4 A?

Záleží na odběru kamer s přísvitem; sečtěte údaje z technických parametrů kamer a nechte si rezervu.

Pasuje prstenec i na jinou dome kameru?

Prstence jsou určené pro dome kamery EONBOOM řady 30; B170 také pro IP kameru ZONEWAY NC960. U jiných kamer porovnejte průměr těla (119 mm) a rozteč otvorů.

Můžu kabel 40 m zkrátit?

Kabel je hotový s konektory; při zkrácení je potřeba nasadit nový konektor BNC a napájecí konektor.

Jaký BNC konektor koupit na svůj kabel?

Podle průměru a typu koaxu: RG58 má kolem 5 mm, RG59 kolem 6 mm. Typ bývá natištěný na plášti kabelu.

Obsah zpracoval Ing. Václav Turek, technik.
