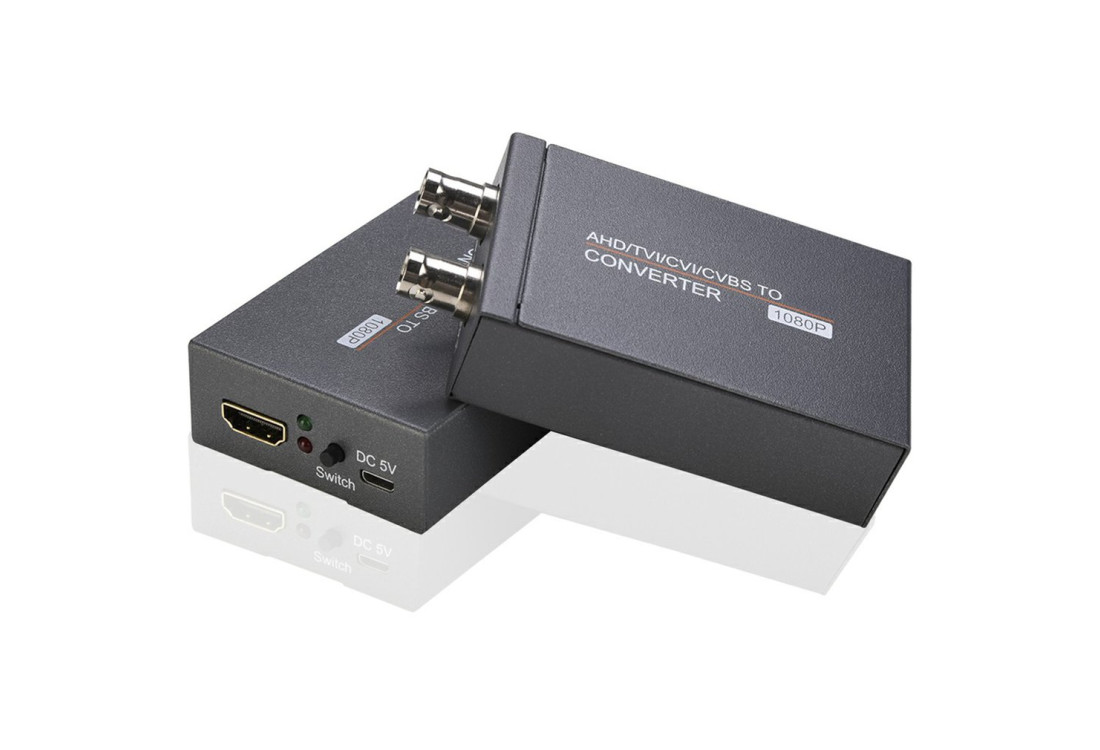

4K převodník videa TVI/AHD/CVI to HDMI & VGA & CVBS AHD1509 II
https://eonboom.cz/prevodnik-videa-TVI-AHD-CVI-to-HDMI-VGA-CVBS-AHD1509
Toto zařízení slouží k převodu TVI/AHD/CVI video signálu na VGA a HDMI případně kompozitní analogové video CVBS. Podporuje PAL i NTSC, rozlišení vstupu i výstupu až 4K / 8MPx
Převodník AHD to HDMI, VGA a CVBS AHD1509 II – obraz analogové HD kamery na běžném monitoru
AHD1509 II převádí obraz z analogové HD kamery AHD, HD-TVI nebo HD-CVI na HDMI a VGA, případně na kompozitní CVBS. Technikovi poslouží ke kontrole kamery při montáži, majiteli k připojení AHD kamery přímo k televizi nebo monitoru bez rekordéru. Aktuálně dodáváme provedení TI-ACT4K.
K čemu převodník v praxi použijete
- Kontrola kamery na místě montáže: kameru připojíte koaxem k převodníku a obraz uvidíte na malém monitoru s HDMI nebo VGA. Hned víte, zda kamera žije, kam míří a jak je zaostřená, aniž byste běhali k rekordéru. Kontrolky převodníku navíc ukážou, jaké rozlišení kamera posílá.
- AHD kamera na televizi bez rekordéru: když stačí živý obraz, třeba z vjezdu do dílny nebo od vrat na vrátnici, zapojíte kameru přes převodník do vstupu HDMI televize. Převodník obraz neukládá; pro záznam je potřeba rekordér DVR/XVR.
- Starý monitor nebo starší rekordér: výstup CVBS je podle výrobce kompatibilní se staršími rekordéry D1/960H a dalšími staršími komponenty, takže nová HD kamera může přes převodník dál sloužit se starší technikou.
- Sledování a záznam současně: smyčkový výstup (loop out) pustí signál kamery dál do rekordéru, zatímco HDMI zobrazuje obraz na samostatném monitoru.
V anglických obchodech se takové zařízení hledá jako „AHD to HDMI“, „TVI to HDMI“ či „CVI to HDMI“ převodník, případně „CVBS to HDMI“ nebo „AHD to CVBS converter“. Tento jeden převodník pokrývá všechny tyto směry. Vhodné kamery najdete mezi AHD kamerami EONBOOM, které umí přepnout režim AHD, TVI, CVI i CVBS.
Zapojení převodníku k monitoru
- Napájení: převodník potřebuje 5 V / 1 A. Po připojení se rozsvítí kontrolka napájení. Nepřipojujte k němu zdroj 12 V, který napájí kamery: z praxe víme, že právě záměna napájení 12 V je nejčastější důvod, proč převodník po zapojení nefunguje.
- Kamera: koaxiální kabel od kamery zasuňte do vstupu IN. Kamera má vlastní napájení 12 V.
- Monitor: připojte kabel HDMI (nebo VGA). Při navázaném spojení HDMI svítí žlutá kontrolka HD-LINK.
- Přepínač impedance: když výstup OUT nikam nevede, nastavte 75 Ω. Když z OUT pokračujete do rekordéru DVR, přepněte na HI-Z, aby se vstup kamery nezatěžoval dvakrát.
- Rozlišení: převodník rozpozná 720p, 1080p, 3, 4, 5 i 8MPx sám a zobrazí ho na kontrolce. Normu PAL nebo NTSC detekuje také automaticky.
Instalace nevyžaduje program ani ovladače, převodník funguje po zapojení. Převod probíhá v reálném čase bez zpoždění obrazu a vestavěná 3D redukce šumu pomáhá čistotě obrazu. Podle výrobce převede HD analogový signál na HDMI v rozlišení do 1080p bez ztráty kvality obrazu.
Signály a rozlišení
| Oblast | Co převodník umí |
|---|---|
| Vstupní standardy | AHD, HD-TVI, HD-CVI; CVBS (analog) |
| Vstupní rozlišení | 8MPx (4K), 5MPx, 4MPx, 1080p, 960p, 720p |
| Výstup HDMI | 1080p při 60 Hz, 720p při 60 Hz |
| HDMI kompatibilní s DVI | 1920 × 1080, 1680 × 1050, 1360 × 768, 1280 × 1024, 1024 × 768, 800 × 600 (50/60 Hz) |
| Další výstupy | VGA; kompozitní CVBS kompatibilní se staršími rekordéry D1/960H |
| Smyčka | 1 kanál CVI/CVBS, loop out |
| Impedance | přepínač 75 Ω / HI-Z |
| Norma | PAL / NTSC, automatická detekce |
| Zpracování | 3D NR, převod v reálném čase |
| Dosah signálu AHD | do 500 m (údaj výrobce) |
| Kontrolky | napájení, HD-LINK (žlutá), indikace rozlišení |
| Napájení | 5 V / 1 A |
| Označení | CE, FCC, RoHS podle výrobce |
Tabulka rozlišení podle výrobce
Výrobce uvádí dvě provedení: TI-C4K pro CVI a TI-ACT4K pro TVI (dodáváme TI-ACT4K). Funkce testování CVI sahá až do 8MPx. U CVI lze vybrat vždy jen jeden režim, různé modely kamer podporují různá rozlišení.
| Rozlišení | TI-C4K (CVI) | TI-ACT4K (TVI) |
|---|---|---|
| 720p | 1280 × 720, 25/30/50/60 sn./s | 1280 × 720, 25/30/50/60 sn./s |
| 1080p | 1920 × 1080, 25/30 sn./s | 1920 × 1080, 25/30 sn./s |
| 3MPx | neuvedeno | 2048 × 1536, 18/25/30 sn./s |
| 4MPx | 2560 × 1440, 25/30 sn./s | 2688 × 1520 při 15 sn./s; 2560 × 1440 při 15/25/30 sn./s |
| 5MPx | neuvedeno | 2592 × 1944, 12,5/20 sn./s |
| 8MPx (4K) | 3840 × 2160, 12,5/15 sn./s | 3840 × 2160, 15 sn./s |

Časté dotazy k převodníku AHD1509 II
Mohu převodníkem připojit AHD kameru přímo k televizi?
Ano. Kameru zapojíte do vstupu IN, televizi kabelem HDMI. Obraz je živý, převodník nic nenahrává.
Funguje převodník i s kamerou HD-CVI nebo HD-TVI?
Ano, převádí AHD, HD-TVI i HD-CVI. U CVI se volí vždy jen jeden režim a rozlišení závisí na modelu kamery, viz tabulka výše.
Jaké rozlišení má výstup HDMI?
1080p nebo 720p při 60 Hz. Kamera může na vstupu posílat až 8MPx, na monitoru ji uvidíte ve Full HD.
Proč převodník po zapojení nesvítí?
Nejčastěji je připojený nesprávný zdroj. Převodník potřebuje 5 V / 1 A, zdroj 12 V od kamer ho může poškodit.
Kdy nastavit 75 Ω a kdy HI-Z?
75 Ω, když je zapojená jen kamera a výstup OUT je volný. HI-Z, když z výstupu OUT pokračuje kabel do rekordéru.
Zobrazím přes převodník kameru na starém monitoru?
Výstup CVBS je kompatibilní se staršími zařízeními D1/960H, na novějším monitoru použijte HDMI nebo VGA.
Pro trvalé nahrávání se podívejte na kamerové sety s rekordérem, konektory BNC a zdroje najdete v příslušenství ke kamerám.
Obsah zpracoval Ing. Václav Turek, technik.
| Parametr | EONBOOM AHD1509 II |
|---|---|
| Funkce | |
| Typ zařízení | převodník analogového HD videa TVI / AHD / CVI na HDMI, VGA a CVBS |
| Zapojení | plug and play, bez software a ovladačů |
| Kanály | 1 vstupní kanál se smyčkovým výstupem (loop out) |
| Přepínač impedance | 75 Ω / Hi-Z |
| Redukce šumu | 3D NR |
| Zpoždění obrazu | bez zpoždění (real time) |
| Vstup a výstup | |
| Vstupní signály | TVI / AHD / CVI, až 8MPx (4K) |
| Video výstupy | HDMI (720p / 1080p při 60 Hz), VGA, CVBS (kompatibilní se staršími rekordéry D1 / 960H) |
| Rozlišení HDMI / DVI | 800 × 600, 1024 × 768, 1280 × 1024, 1360 × 768, 1680 × 1050, 1920 × 1080 při 50 / 60 Hz |
| Televizní norma | PAL / NTSC (automatická detekce) |
| Vzdálenost signálu AHD | až 500 m (závisí na kabeláži a kameře) |
| Napájení | 5 V / 1 A |
| Podporovaná rozlišení vstupu (varianta TVI) | |
| 720p | 1280 × 720, 25 / 30 / 50 / 60 fps |
| 1080p | 1920 × 1080, 25 / 30 fps |
| 3MPx | 2048 × 1536, 18 / 25 / 30 fps |
| 4MPx | 2688 × 1520, 15 fps; 2560 × 1440, 15 / 25 / 30 fps |
| 5MPx | 2592 × 1944, 12,5 / 20 fps |
| 8MPx (4K) | 3840 × 2160, 15 fps |
