8CH 5MPx kamerový set CCTV EONBOOM VR8D - DVR s LAN a 8x venkovní dome vari kamera

AHD kamerový set EONBOOM VR8D – osm varifokálních dome kamer a 8kanálový XVR2108

VR8D je AHD kamerový set pro osm míst: osm tmavě šedých dome kamer 5 Mpx s ručním zoomem 2,8–12 mm a IR přísvitem 30 m, zapojených koaxem do hybridního rekordéru ZONEWAY XVR2108. Je stavěný pro větší objekty – dvůr s halou, bytový dům, provozovnu nebo dům s pozemkem – kde se kamery vedou kabelem s konektorem BNC a napájí z jednoho zdroje 12 V. Ve srovnávačích se taková sestava hledá také jako DVR 8CH nebo CCTV 8CH set.

Text začíná tím, co u analogové HD techniky dělá nejvíc otázek: jaký signál kamera po koaxu posílá, kdy ho musíte přepnout a co z toho XVR2108 umí přijmout. Teprve potom přijde na řadu obraz, záznam a montáž.

Jeden koax, čtyři druhy signálu

Kamera EONBOOM MHD-DVJ30-500 patří do skupiny HD-4v1. Koaxiální kabel i konektor BNC zůstávají stejné, mění se jen „jazyk“, kterým kamera mluví k rekordéru. Výrobce pro tuto kameru uvádí:

• AHD do 5 Mpx – výchozí nastavení z výroby, v něm kamery pracují s XVR2108 ze setu.
• HD-TVI do 5 Mpx – pro DVR s technologií HD-TVI; tato technologie se na rekordérech označuje i jako HIKVISION TURBO HD.
• HD-CVI do 5 Mpx – pro DVR s technologií HD-CVI.
• Analog CVBS 960H (960 × 576 px) – pro všechny analogové a hybridní DVR, i ty nejstarší.

Pro rekordéry, které 5 Mpx neznají, má kamera ještě mezistupeň 4 Mpx. Jedna dome kamera tak může v rozvaděči posloužit jako ahd kamera, tvi kamera nebo cvi kamera – záleží jen na tom, kam ji zapojíte.

Kdy a jak přepínat

Se setem nic přepínat nemusíte: kamery vyjdou z výroby v AHD a XVR2108 je přijme hned. Přepnutí řešíte, až když kameru připojujete k jinému rekordéru. Nastavení je v OSD menu kamery a díky UTC ho otevřete po koaxu přímo z obrazovky rekordéru – nikdo nemusí lézt ke kameře.

Než kameru zapojíte do cizího DVR, zjistěte z jeho štítku nebo návodu dvě věci: které technologie podporuje (AHD, TVI, CVI, analog) a jaké nejvyšší rozlišení na vstupu BNC přijme. Starší rekordéry často končí na 2 Mpx – pak je nutné jít s kamerou do režimu, který DVR opravdu zobrazí, třeba analog CVBS.

Co XVR2108 přijme po koaxu a co po síti

XVR2108 je hybridní rekordér. V praxi se mu říká dvr rekordér, přesnější je xvr rekordér: kromě analogových kamer bere i IP kamery. Každý typ kamery ale vstupuje jinou cestou.

Cesta	Kamery	Napájení kamer
8× vstup BNC	AHD, HD-TVI 2.0 a 3.0, HD-CVI, analog 960H	12 V DC samostatným vodičem (v setu zdroj s rozbočovači)
Síť RJ45	IP kamery s ONVIF do 8 Mpx, i jiných značek	PoE switch nebo vlastní zdroj u kamery

Analogová kamera DVJ30 nemá síťovou kartu, IP adresu ani PoE. Do routeru se připojuje jen XVR2108; ten pak zprostředkuje obraz všech kamer v mobilu i v počítači.

Poměr analogových a IP kanálů volíte v menu rekordéru:

Volba v menu	Kanály BNC	Kanály IP
Výchozí – osm kamer setu	8	4
Hybridní 1	6	8
Hybridní 2	4	10
Hybridní 3	2	12
Pouze IP	0	16 (příchozí tok celkem do 80 Mb/s)

Set obsadí všech osm BNC vstupů. Čtyři IP kanály zbývají volné – na místo, kde chcete plynulý obraz v plném rozlišení, můžete kdykoli doplnit IP kameru do stejné sítě, například přes PoE switch.

Analog HD, nebo rovnou IP?

Otázka	Tento AHD set	IP kamery
Rozvody v budově	koax s napájením, i stávající	síťový kabel ke každé kameře
Co se nastavuje	téměř nic – BNC, DC, průvodce v menu	adresy kamer, PoE, síť
Kamera v síti	ne, jen rekordér	ano, každá
8 kamer 5 Mpx na jednom rekordéru	6 sn./s na kanál (Lite 10)	na IP kanálech XVR2108 až 12 kamer 5 Mpx při 25 sn./s

Analogová cesta vyhraje tam, kde už koaxy leží ve zdech, kde montuje elektrikář bez síťařské praxe a kde nechcete kamery vystavovat síti. IP technika se vyplatí u nové stavby s připravenou strukturovanou kabeláží a tam, kde je potřeba plynulý obraz ve vysokém rozlišení všude.

Výměna dosloužilého DVR za XVR2108

Osmikanálový XVR2108 často nahrazuje starý rekordér, kterému skončila podpora nebo který neunesl současné zabezpečení. Doporučený postup:

1. Ponechte koaxiální rozvody, pokud jsou nepoškozené a mají konektory BNC.
2. Starý DVR vyměňte za XVR2108 – vstupy BNC přijmou i starší kamery 960H a analogové HD kamery AHD, TVI a CVI.
3. Staré kamery vyzkoušejte jednu po druhé. Výrobce se snaží o co nejširší podporu, ale se staršími kamerami jiných značek nelze zaručit stoprocentní spolupráci.
4. Kde je obraz nevyhovující, dejte novou kameru DVJ30 – stejný kabel, stejné konektory.
5. Rekordéru nastavte silné heslo a průběžně aktualizujte firmware.

Samotnou kameru do takové modernizace najdete jako varifokální dome kameru EONBOOM DVJ30-500, další modely pro koaxiální rozvody v kategorii AHD kamery.

Kamera DVJ30-500: zoom, který nastavíte sami

Kamera má varifokální objektiv 2,8–12 mm s ručním nastavením zoomu i ostření. Jako varifokální kamera je univerzální: stejný kus dáte nad dlouhý vjezd i do rohu malého dvora.

• Kolem 2,8 mm uvidíte široký záběr – celý dvůr, parkoviště, vchod s okolím.
• Směrem ke 12 mm se záběr zužuje a přibližuje – detail brány, vrat nebo pokladního místa.
• Nastavení se dělá při montáži: přiblížit, doostřit, zkontrolovat obraz na monitoru rekordéru a teprve pak dotáhnout kryt.

Dome kamera je tmavě šedá, kovová, v provedení antivandal s krytím IP66. Kulový modul uvnitř dovolí nasměrovat záběr kamkoli, i když je kamera na stěně. Bílá verze téže kamery (MHD-DNJ30-500) se prodává v setu VR8DW.

Snímač, noc a WDR

Obraz snímá 5Mpx čip CMOS 1/2,5" typu K05, zpracovává ho procesor FH8538M v rozlišení 2592 × 1944 px s progresivním snímáním. Citlivost 0,01 lx při F1.2. Digitální 3D redukce šumu (3D-DNR) drží obraz čistý i za šera.

Pod 10 lx se automaticky zapne 30 SMD IR LED s vlnovou délkou 850 nm a dosahem až 30 m; o přepnutí rozhoduje světelné čidlo CDS. Mechanický IR filtr (ICR) zajišťuje skutečný přechod den/noc – barevně ve dne, černobíle v noci. Režim den/noc lze nechat automatický (EXT) nebo nastavit napevno.

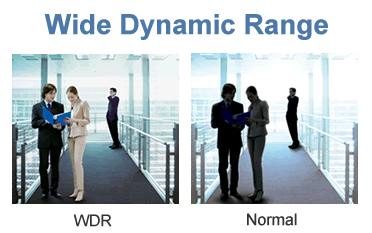

WDR pomáhá v záběrech, kde vedle sebe stojí velmi světlá a velmi tmavá místa: okno nebo prosklené dveře za zády osoby, vstupní hala banky či kancelářské budovy, výjezd z tmavé haly do slunce, auto s rozsvícenými světly mířící ke kameře. Bez WDR by světlé části přepálily obraz, nebo by stíny zčernaly. S tím pomáhá i kompenzace protisvětla BLC a HSBLC.

Ilustrační videa obrazu ve dne a v noci (v přehrávači nastavte nejvyšší kvalitu):

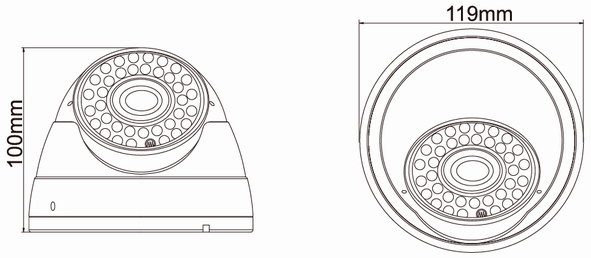

Kamera měří 119 mm v průměru a 100 mm na výšku, váží 750 g. Pokud ke kameře vede kabel po povrchu, hodí se pod ni distanční patice – například základna ZONEWAY B170, do které schováte konektory BNC a DC.

Záznam osmi kamer: snímky za sekundu

Rychlost záznamu na XVR2108 platí pro všech osm analogových kanálů současně (PAL):

• 5 Mpx – 6 sn./s; v režimu 5MP Lite 10 sn./s,
• 4 Mpx – 8 sn./s; 4MP Lite 15 sn./s,
• 3 Mpx – 9 sn./s; 3MP Lite 18 sn./s,
• 1080p – 15 sn./s; 1080N 25 sn./s,
• 720p a 960H – 25 sn./s,
• 8 Mpx kamery jiných typů – jen 8MP Lite (1920 × 2160) při 8 sn./s.

Z toho plyne praktická volba. Plné 5 Mpx dá nejvíc detailu, ale pohyb je trhanější. Kde vám jde o plynulost, přepněte kameru na 4 Mpx a kanál do Lite (15 sn./s) – nebo na klíčové místo dejte IP kameru do volného kanálu. IP kamery nahrává XVR2108 v H.265 rychlostí 25 sn./s: devět kamer 8 Mpx, dvanáct kamer 5 Mpx nebo šestnáct kamer 4 Mpx a méně.

H.265+ a kolik dní se vejde na disk

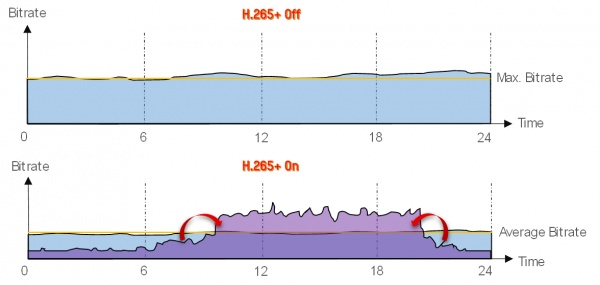

Rekordér kóduje video v H.265+, H.265, H.264+ nebo H.264. Režim H.265+ staví na tom, že kamera dohledu většinu času hledí na nehybnou scénu a jen občas jí projde člověk nebo auto. Pozadí proto kóduje jednou a dál posílá hlavně změny, digitálně potlačí šum a datový tok řídí v dlouhém časovém horizontu. U videa UHD uvádí výrobce snížení toku až o 67 % proti běžnému H.265, a to šetří disk i šířku pásma pro vzdálený přístup.

XVR2108 má jednu pozici pro pevný disk SATA 2,5" nebo 3,5" do 8 TB; výrobce doporučuje disky určené pro kamerové systémy. Disk se dokupuje. Po zaplnění se nejstarší záznam přepisuje. Orientační délka nonstop záznamu při průměru 2 Mb/s na kameru (H.265):

Disk	8 kamer setu	8 kamer + 4 IP kamery
1 TB	asi 6 dní	asi 4 dny
2 TB	asi 11 dní	asi 7 dní
4 TB	asi 23 dní	asi 15 dní
8 TB	asi 46 dní	asi 30 dní

Čísla se mění s rozlišením, snímkováním i ruchem v záběru; záznam jen při pohybu nebo alarmu prodlouží archiv výrazně. U kamer, které zabírají lidi, volte délku uchování přiměřeně účelu (GDPR) – rekordér umí nastavit maximální počet dní a starší záznamy pak maže sám.

Detekce, alarmová čidla a upozornění

Pohyb hlídá XVR2108 na dvanácti kanálech (osm analogových a čtyři IP), v čistě IP režimu na šestnácti. AI detekce osob vyfiltruje poplachy od stromů nebo světel aut. Když se něco stane, rekordér začne nahrávat, pošle e-mail s fotkou, ukáže hlášení na monitoru, pípne bzučákem a při detekci pohybu pošle push zprávu do mobilu.

Ke čtyřem alarmovým vstupům připojíte drátová čidla – PIR nebo magnetický kontakt na dveře či vrata. Jeden alarmový výstup spustí sirénu nebo předá signál zabezpečovací ústředně. Režimy nahrávání: ručně, podle plánu, při pohybu, při alarmu a inteligentní. Na každé kameře zakryjete až tři obdélníkové zóny, třeba okna souseda.

Otočné kamery a zvuk

Analogové PTZ kamery ovládá rekordér po RS485 (Pelco-D, Pelco-P, 110 až 921 600 Bd, adresa 0 až 255) nebo rovnou po koaxu přes UTC, bez dalšího drátu. IP otočné kamery řídí po síti přes ONVIF. Stejnou cestou UTC se z rekordéru dostanete do menu kamer DVJ30 a upravíte obraz bez žebříku.

Zvuk bere rekordér z audio vstupu RCA (mikrofon s předzesilovačem), po koaxu (AOC) z analogových kamer s mikrofonem a z IP kamer. Kamery DVJ30 mikrofon v parametrech neuvádějí. Výstup RCA vede do zesilovače s reproduktorem. Obousměrnou komunikaci XVR2108 nepodporuje.

Hledání v záznamu a zálohy

Záznam dohledáte podle kanálu, data a času, pohybu, alarmu nebo štítku a projdete ho na časové ose. Přehrávat jde synchronně více kamer, zrychleně, zpomaleně, pozpátku, po jednotlivých snímcích, s digitálním zoomem i na celou obrazovku. Na dálku a v mobilu přehrajete čtyři kanály naráz.

Zálohujete na flash disk nebo externí disk přes USB (FAT32), po síti, na FTP nebo do cloudu (Dropbox, Google Drive), export i jako AVI. Z aplikace si záznam stáhnete do mobilu či počítače, ať jste kdekoli. Pro případ krádeže rekordéru nastavte posílání fotek událostí e-mailem a zálohu na FTP mimo objekt.

Na dálku: V247, BitVision a iVMS-320

XVR2108 zapojte kabelem do routeru. Spojení P2P nepotřebuje veřejnou IP adresu – v aplikaci naskenujete QR kód z menu rekordéru, zadáte heslo a za pár minut je hotovo. P2P poskytuje výrobce zdarma. Napřímo se k rekordéru připojíte i přes veřejnou IP adresu nebo DDNS.

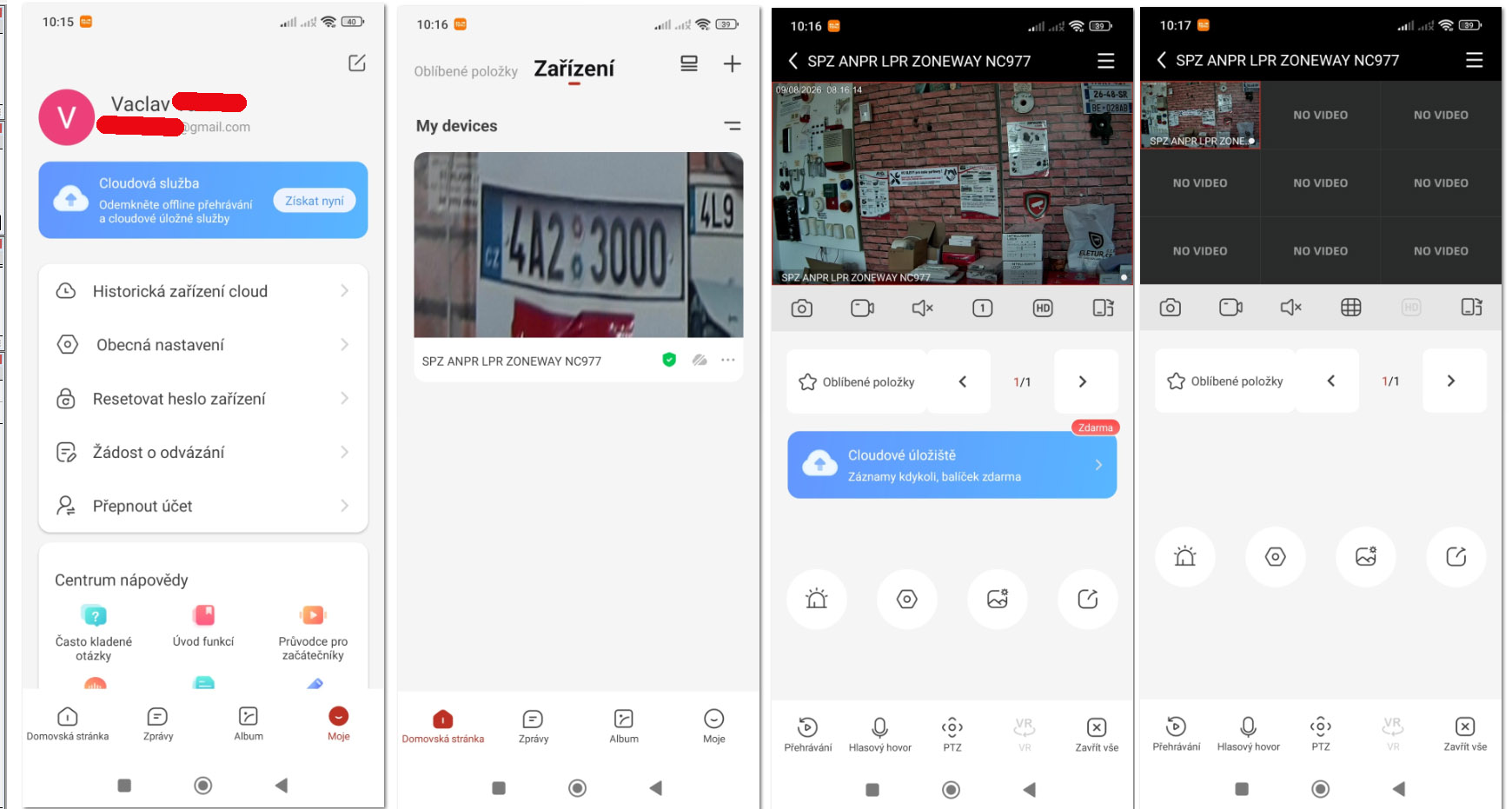

• V247 pro Android a iOS – současná česká aplikace, výrobce ji doporučuje.
• BitVision – starší aplikace pro majitele dřívějších zařízení.

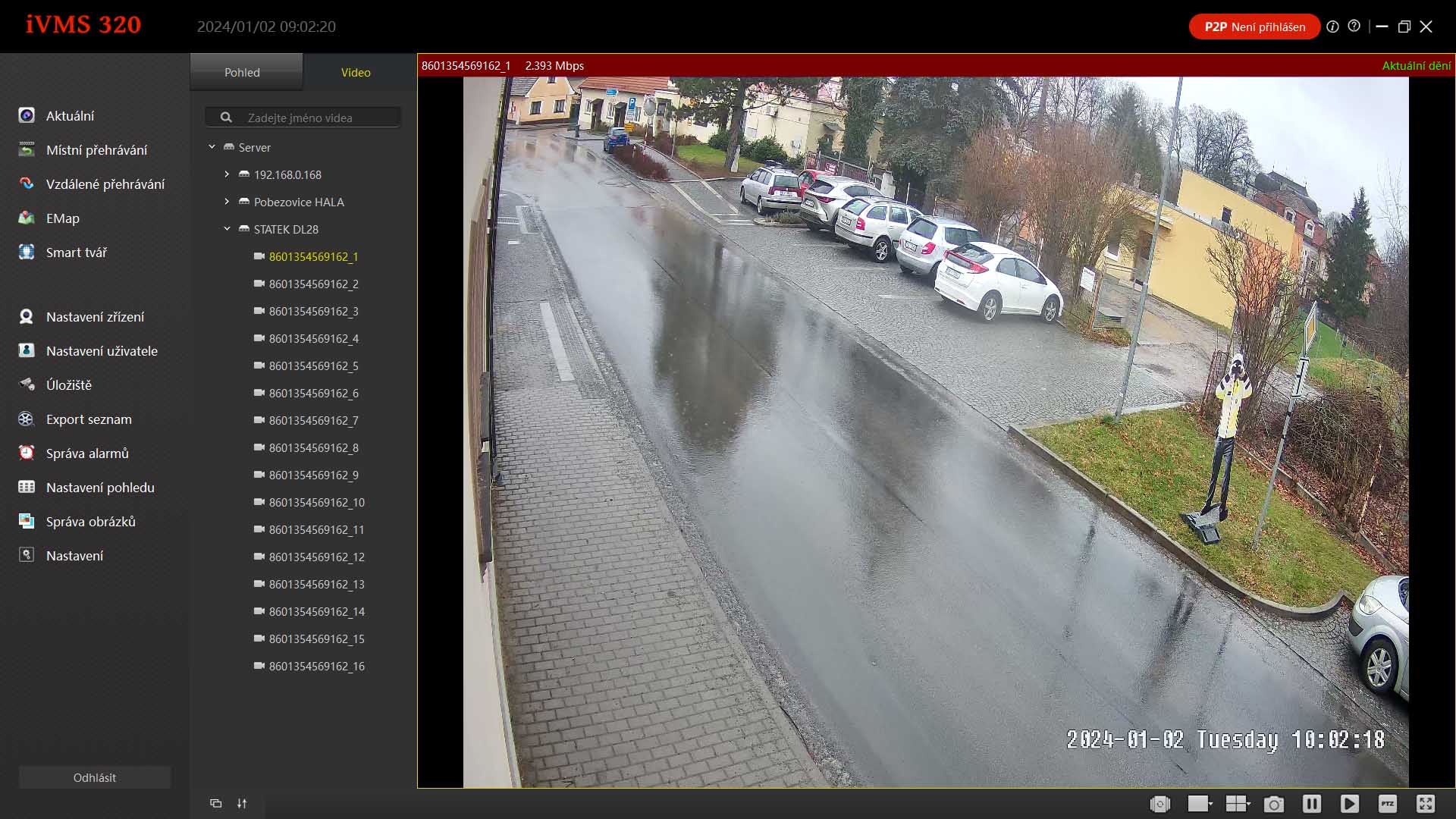

• iVMS-320 pro Windows a macOS – zdarma, přepínatelný do češtiny, pro více rekordérů a kamer.
• Webový prohlížeč – Edge, Chrome, Firefox, Safari.

V mobilu sledujete živě i ze záznamu až čtyři kamery současně. Přehrávání přes mobilní data spotřebuje hodně dat, raději používejte Wi-Fi.

Nastavení aplikace V247 a vzdálený přístup:

Propojení rekordéru s V247 a základní funkce (anglicky):

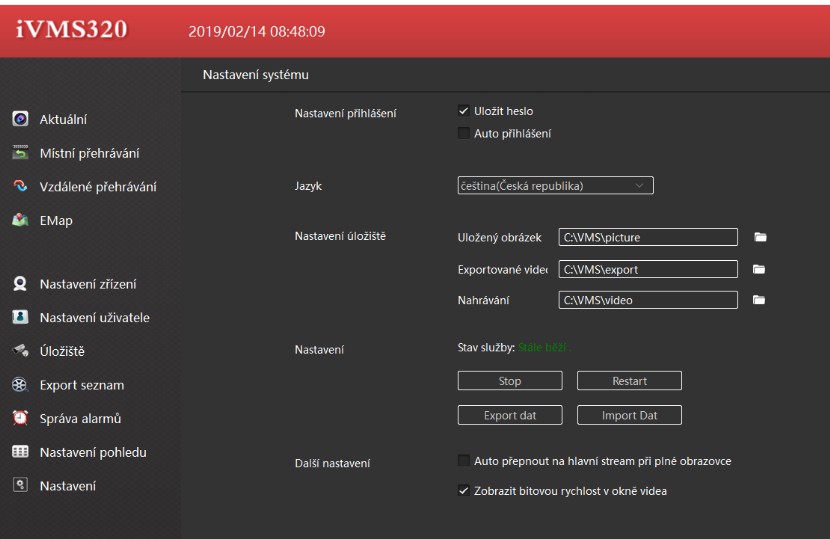

Počítačový program iVMS-320 (přepnutelný do češtiny):

Napojení na jiné systémy: obraz každého kanálu je k dispozici jako RTSP stream rtsp://IP-adresa:554/00 – první číslice je kanál (0 = kanál 1), druhá proud (0 = hlavní, 1 = vedlejší). Tak ho předáte do Synology Surveillance Station, Milestone XProtect, Blue Iris nebo do chytré domácnosti Home Assistant, Loxone či Fibaro. Pro profesionální integraci je k dispozici dokumentace CGI příkazů, SDK a RTSP (odkaz níže v části Ke stažení).

České menu 6.0

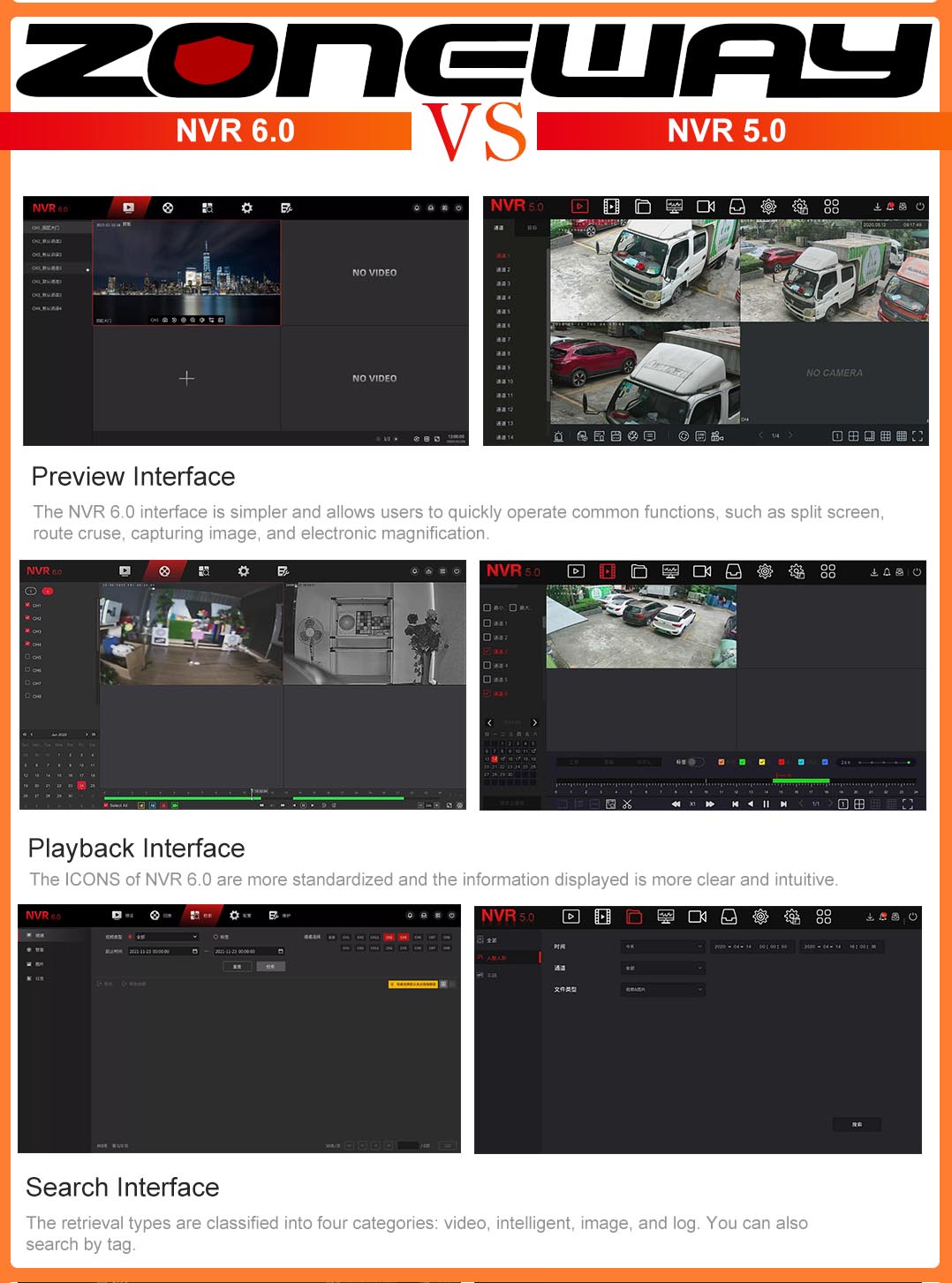

Menu XVR2108 je celé česky, k dispozici je přes 20 dalších jazyků. Ovládá se myší přes USB na monitoru, z prohlížeče nebo vzdáleně. Průvodce prvním spuštěním nastaví čas, síť, disk a kamery. Z živého obrazu přehrajete posledních pět minut vybrané kamery. Firmware si rekordér umí ověřit a nainstalovat přes internet jedním kliknutím v menu. Zapomenuté heslo obnovíte přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, u novějších rekordérů i dynamickým heslem.

Video s ukázkou rozhraní 6.0:

Montáž a kabeláž

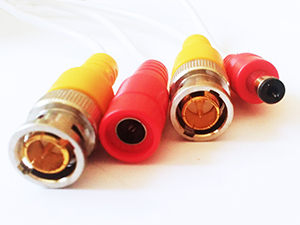

Každá kamera dostane jeden hotový 20m kabel, ve kterém jde koax pro obraz a dvojlinka pro napájení 12 V. Na konci je BNC pro video a DC pro napájení. Všech osm kamer napájí jeden zdroj s rozbočovači; rekordér má vlastní adaptér 12 V.

1. Kamery přišroubujte, zoomem 2,8–12 mm nastavte požadovaný výřez a doostřete.
2. Kabely veďte k místu rekordéru; venku v chráničce a mimo silové vedení.
3. BNC zasuňte do video vstupů XVR2108, DC do rozbočovače zdroje.
4. Vložte disk, rekordér připojte k televizi nebo monitoru (HDMI až 4K, nebo VGA) a síťovým kabelem k routeru.
5. Projděte průvodce v českém menu a v aplikaci V247 načtěte QR kód.

Když je k některé kameře dál, délku kabeláže lze zvolit 30 nebo 40 m místo 20 m; cenový rozdíl odpovídá ceně jednotlivé kabeláže. Rekordér nemá výstup CVBS – obraz jde jen přes HDMI a VGA, s dělením obrazovky 1, 4, 8, 9 nebo 16.

Co dostanete

• 8× venkovní IR antivandal dome kamera EONBOOM MHD-DVJ30-500, tmavě šedá
• 8× kabel 20 m (koax + napájení) s konektory BNC a DC
• napájecí zdroj s rozbočovači pro kamery
• hybridní rekordér ZONEWAY XVR2108; v jeho balení adaptér 12 V, USB myš, napájecí a datový kabel SATA a šroubky k disku

Pevný disk se dokupuje zvlášť. Menší i kombinované sestavy jsou v kategorii kamerové sety EONBOOM.

Parametry sestavy

Dome kamera EONBOOM MHD-DVJ30-500 (8 ks)

Vlastnost	Údaj
Výstup	HD-4v1 po koaxu: AHD / TVI / CVI do 5 Mpx, volitelně 4 Mpx, CVBS 960H; z výroby AHD
Obrazový čip	CMOS 1/2,5", 5 Mpx, typ K05; procesor FH8538M
Pixely	2592 × 1944, progresivně
Objektiv	2,8–12 mm, ruční zoom i ostření, 5 Mpx HD
Přísvit	30 SMD IR LED, 850 nm, dosvit 30 m, start pod 10 lx (CDS)
Den/noc	ICR; EXT / černobíle / barevně
Nejnižší osvětlení	0,01 lx, F1.2
Zpracování obrazu	WDR, 3D-DNR, BLC / vyp. / HSBLC, auto expozice a AGC, vyvážení bílé ATW / ruční / interiér / exteriér / AWC→SET
Menu	OSD s volbou jazyka, UTC z rekordéru
Závěrka	auto; PAL 1/25–1/50 000 s, NTSC 1/30–1/60 000 s
Signál/šum, norma	≥ 50 dB; PAL / NTSC; interní synchronizace
Tělo	antivandal dome 3,5", kov, tmavě šedá, IP66, montážní držák
Napájení	12 V DC ±10 %, 650 mA
Teploty	provoz −10 až +50 °C, skladování −20 až +60 °C, vlhkost do 95 %
Rozměr, hmotnost	Ø 119 × 100 mm, 750 g

Rekordér ZONEWAY XVR2108

Vlastnost	Údaj
Typ	hybridní XVR, analogové i IP kamery, rozhraní 6.0
Vstupy BNC	8× AHD, HD-TVI 2.0/3.0, HD-CVI, analog 960H
Varianty kanálů	8 + 4 IP; 6 + 8; 4 + 10; 2 + 12; 16 IP do 80 Mb/s; IP kamery do 8 Mpx
Rychlost BNC (PAL, 8 kanálů)	8MP Lite (1920 × 2160) 8; 5 Mpx 6; 4 Mpx 8; 3 Mpx 9; 1080p 15; 720p a 960H 25 sn./s; Lite: 5MP 10, 4MP 15, 3MP 18, 1080N 25 sn./s
Rychlost IP (H.265, 25 sn./s)	8 Mpx 9 kamer; 5 Mpx 12 kamer; 4 Mpx, 3 Mpx, 1080p, 960p, 720p, D1 16 kamer
Kodeky	H.265 / H.265+ / H.264 / H.264+; audio G.711
Monitory	HDMI 3840 × 2160, 1920 × 1080, 1280 × 1024, 1280 × 720, 1024 × 768; VGA do 1920 × 1080; bez CVBS; dělení 1/4/8/9/16
Přehrávání	dekódování 4 × 1080p / 30 sn./s; synchronně 8 × 5 Mpx 6, 7 × 8MP Lite 8, 8 × 4 Mpx 8, 8 × 1080p 15 sn./s; kombinace 4 analog + 1 × 8 Mpx nebo 2 × 5 Mpx IP 30 sn./s; jen IP 1 × 4K, 2 × 5 Mpx, 3 × 4 Mpx, 4 × 1080p 30 sn./s
Vedlejší proud	CIF 1–30 sn./s / D1 1–15 sn./s
Audio	RCA vstup, AOC po koaxu, zvuk z IP kamer; RCA výstup; obousměrně ne
Alarm a detekce	4 vstupy, 1 výstup; pohyb 12 kanálů (16 v IP režimu), AI detekce osob
Reakce	záznam, e-mail s fotkou, hláška, bzučák, push (pohyb)
Maskování	3 obdélníky na kameru
PTZ	RS485 Pelco-D/P, 110–921 600 Bd, adresa 0–255; UTC; IP PTZ přes ONVIF
Hledání	kanál, čas, datum, pohyb, alarm, štítek
Zálohy	USB (FAT32), síť, FTP, Dropbox, Google Drive; export AVI
Síť	1× RJ45 10/100 Mb/s; TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP, RTSP; P2P
DDNS	Dyndns, changeip, no-ip, Oray, A-PRESS, MYQSEE, SKDDNS, SMART-EYES, ZEBEYE, HDPROVN, DYNAMIC_PLANET, EASY_PLANET
Klienti	V247 / BitVision v češtině (Android, iOS), iVMS-320 (Windows, macOS), Edge, Chrome, Firefox, Safari
Disk, USB	1× SATA 2,5" / 3,5" do 8 TB, není součástí; 2× USB 2.0
Jazyky	čeština + přes 20 dalších
Napájení	12 V DC / 2 A, adaptér v balení; do 10 W bez disku
Prostředí	−10 až +55 °C, vlhkost 10–90 %
Rozměr, hmotnost	260 × 230 × 43 mm, asi 1,2 kg bez disku
Shoda	CE, EMC 2014/30/EU, EN 55032 / EN 55035

Kabely a napájení

Položka	Údaj
Kabely ke kamerám	8× 20 m koax + napájení, konektory BNC a DC; na přání 30 nebo 40 m
Napájení kamer	zdroj s rozbočovači pro 8 kamer

Ke stažení

Návody, prohlášení o shodě, aplikace, programy a firmware najdete v záložce Ke stažení. České návody, software pro PC, mobilní aplikace a nástroje jsou také ve sdílené složce, dokumentace CGI, SDK a RTSP pro integrátory v samostatné složce.

Časté dotazy

Půjdou kamery ze setu i do mého starého DVR?

Ano, pokud DVR zvládá AHD, HD-TVI, HD-CVI nebo analog. Kameru přepněte do režimu, který rekordér zná; když neumí 5 Mpx, zvolte 4 Mpx nebo CVBS 960H.

Nechám staré analogové kamery na novém XVR2108?

Vstupy BNC berou AHD, TVI, CVI i 960H, takže většina starších kamer obraz dá. Úplnou spolupráci se staršími kamerami jiných výrobců ale zaručit nelze, každou je potřeba vyzkoušet.

Mají kamery IP adresu?

Ne. DVJ30 je analogová HD kamera s výstupem BNC a napájením 12 V. Do sítě se připojuje jen rekordér.

Jde k setu přidat další kamera?

Všech 8 BNC vstupů je obsazeno, ale ve výchozím režimu jsou volné 4 kanály pro IP kamery s ONVIF do 8 Mpx, připojené do stejné sítě třeba přes PoE switch.

Jak plynulý je záznam při 5 Mpx?

Na osmi kanálech 6 sn./s, v režimu 5MP Lite 10 sn./s. Plynulých 25 sn./s dává rekordér v 1080N, 720p a 960H.

Musím mít veřejnou IP adresu?

Ne, stačí P2P – QR kód z menu rekordéru načtete v aplikaci V247.

Nahrává se i bez internetu?

Ano. Záznam jde na disk v rekordéru, internet je potřeba jen pro vzdálené sledování a upozornění.

Je v balení pevný disk?

Ne. Rekordér pojme jeden disk SATA 2,5" nebo 3,5" do 8 TB.

Jak dlouhé jsou kabely?

Osm hotových kabelů po 20 m. Délku lze zvolit 20, 30 nebo 40 m.

Z bezpečnostních důvodů při přepravě se rekordér ze sady dodává bez baterie.

specialista – elektrotechnik e-shopu eonboom.cz

⁣​​​⁠​⁠​​​​⁠⁠​⁠​⁠⁣
