8CH 5MPx AHD kamerový set CCTV s DVR s LAN a 8x vari bullet kamerou | EONBOOM VR8B

AHD kamerový set EONBOOM VR8B – osm varifokálních bullet kamer 5 MPx na jednom XVR rekordéru

VR8B je AHD kamerový set pro větší objekt: osm venkovních bullet kamer 5 MPx s objektivem 2,8–12 mm a IR přísvitem až 40 m, osmikanálový hybridní rekordér ZONEWAY XVR2108, osm hotových kabelů 20 m a napájení. Každá kamera vede obraz po koaxu do vlastního vstupu BNC a napájí se 12 V ze společného zdroje. Sestava míří na správce areálů, SVJ, dílny, sklady a parkoviště, tedy všude, kde je potřeba pokrýt fasádu, vjezd i dvůr najednou a kde už často leží koaxiální rozvody.

Osm kamer na disk: snímková frekvence, kapacita a dohledání události

Než začnete řešit kamery, vyplatí se vědět, co rekordér s jejich obrazem udělá. U osmi analogových kanálů platí, že čím vyšší rozlišení kanálu, tím méně snímků za sekundu se zapíše. Údaje jsou pro normu PAL a pro všech osm vstupů BNC obsazených současně.

Rychlost nahrávání na kanál

Plné 5 MPx dává nejvíc obrazové informace, ale rychlý pohyb působí trhaně. Tam, kde projíždějí auta nebo kde chcete zachytit, kudy kdo šel, přepněte kameru na 4 MPx a kanál do režimu Lite (15 sn./s). Na jedno místo s vysokými nároky na plynulost můžete doplnit IP kameru, kterou XVR2108 nahrává plynulými 25 sn./s: v 8 MPx až 9 kusů, v 5 MPx až 12 kusů a ve 4 MPx a nižším rozlišení až 16 kusů (H.265).

Proč šetří disk H.265+

Rekordér nahrává v kodeku H.265+ nebo H.265, na přání v H.264+ či H.264, zvuk ve formátu G.711. Vylepšený H.265+ staví na odhadu pozadí podle referenčního snímku, na číslicovém odšumění a na řízení datového toku v delším časovém úseku. Úspora je největší, když:

• kamera míří na místo, kde se scéna mění zřídka,
• zajímají vás hlavně lidé a vozidla, kteří přes tuto scénu projdou,
• pohyb v záběru je spíš výjimka než pravidlo,
• nahráváte nepřetržitě a v noci obraz zatěžuje šum.

V takových podmínkách klesne datový tok UHD videa podle praxe až o 67 % oproti H.265. Disk tím vystačí na delší dobu a připojení na dálku je méně zatížené.

Jaký disk a kolik dní záznamu

Disk se k setu dokupuje. XVR2108 má místo pro jeden pevný disk SATA 2,5" nebo 3,5" do 8 TB, výrobce doporučuje disky určené pro kamerové systémy. Orientační doba nonstop záznamu při průměrném toku 2 Mb/s na kameru (H.265):

Konkrétní výsledek ovlivní rozlišení, počet snímků a ruch v záběru. Pro představu při stejném toku 2 Mb/s: jedna kamera nahrávající nonstop zabere orientačně 512 GB za zhruba 23 dní. U osmi kamer proto doporučujeme spíš větší disk nebo nahrávání při pohybu či alarmu, které spolu s H.265+ dobu archivu výrazně prodlouží.

Po zaplnění disku rekordér nepřestane nahrávat, jen přepisuje nejstarší soubory. Kromě toho mu v menu zadáte maximální stáří záznamu ve dnech a starší záznamy pak odstraní sám. U kamer, které snímají lidi, volte dobu uchování přiměřenou účelu systému (GDPR); velikost disku a režim nahrávání jsou k tomu nejjednodušší nástroj.

Dohledání a vyvezení záznamu

Událost najdete podle kanálu, dne, času, pohybu, alarmu nebo štítku, který si k záznamu uložíte, a pak na časové ose. Najednou lze přehrávat 8 kanálů 5 MPx při 6 sn./s, 8 kanálů 4 MPx při 8 sn./s, 8 kanálů 1080p při 15 sn./s nebo 7 kanálů 8MP Lite při 8 sn./s. V kombinovaném režimu 4 analogové kanály s jednou IP kamerou 8 MPx nebo dvěma 5 MPx při 30 sn./s, v čistě IP režimu jednu kameru 4K, dvě 5 MPx, tři 4 MPx nebo čtyři 1080p při 30 sn./s. Dekodér zvládne 4 × 1080p při 30 sn./s.

Přehrávat můžete normálně, zrychleně, zpomaleně, pozpátku i snímek po snímku, s digitálním zoomem a na celou obrazovku. Přímo z živého náhledu pustíte posledních 5 minut vybrané kamery. Výřez nahrajete na USB flash nebo externí disk (FAT32), pošlete po síti, na FTP nebo do cloudu Dropbox či Google Drive, i ve formátu AVI. Z aplikace si záznam stáhnete do telefonu nebo počítače. Aby záznam nezmizel spolu s ukradeným rekordérem, nastavte posílání snímků událostí e-mailem a zálohu na FTP mimo objekt.

AHD po koaxu, nebo IP kamery?

Kamery VR8B jsou analogové HD kamery. Obraz posílají koaxiálním vodičem do BNC rekordéru, napájení dostávají druhým vodičem téhož kabelu. Nemají IP adresu ani PoE a nic se u nich v síti nenastavuje. IP kamera je síťové zařízení napájené obvykle z PoE switche, které nahrává do NVR nebo do IP kanálů rekordéru XVR. Hybridní XVR2108 umí obojí najednou.

Rozdělení kanálů mezi analog a IP nastavíte v menu rekordéru:

Celý venkovní kamerový systém pak ovládáte z jednoho menu a jedné aplikace. Všech osm BNC obsadí kamery ze setu, rozšiřuje se tedy o IP kamery v téže síti, například přes PoE switch.

Výměna starého DVR a kompatibilita režimů

Kamery i rekordér pracují s několika analogovými HD standardy, proto se set často kupuje jako náhrada dosluhujícího systému. Co je dobré vědět:

• Kamera MHD-VI30K-500 (HD-4v1) má čtyři režimy výstupu: AHD do 5 MPx, HD-TVI do 5 MPx (rekordéry Hikvision tento standard značí Turbo HD), HD-CVI do 5 MPx a CVBS pro všechny analogové a hybridní DVR. Z výroby vysílá AHD.
• Rekordér XVR2108 má 8 vstupů BNC pro AHD, HD-TVI 2.0 i 3.0, HD-CVI a klasický analog 960H, takže přijme všechny režimy kamer setu.
• Starý rekordér a nové kamery: kameru lze přepnout na 4 MPx nebo do CVBS 960H (960 × 576). Pokud váš starší rekordér zvládá jen 2 MPx, nové 5MPx kamery mu nemusí stačit; vždy rozhoduje, zda rekordér daný standard a rozlišení podporuje. Přepnutí před odesláním si můžete objednat poznámkou v komentáři k objednávce.
• Staré kamery a nový rekordér: ani u hybridního XVR nelze u starších kamer zaručit stoprocentní spolupráci, výrobce se o ni snaží, ale záruku dát nemůže.

Menu kamery (OSD) otevřete po koaxiálním kabelu přímo z rekordéru (UTC). Obraz, režim den/noc nebo protisvětlo tak doladíte, aniž byste lezli ke kameře.

Bullet kamery EONBOOM MHD-VI30K-500 s varifokálním objektivem

Kamera je venkovní tubusová (bullet) kamera v kovovém provedení s krytím IP66 a s držákem, ve kterém ji natočíte libovolným směrem. Označení MHD znamená Multi HD. Snímač 1/2,5" CMOS 5 MPx a obrazový procesor FH8538M dávají obraz 2592 × 1944 bodů s progresivním snímáním.

Varifokální kamera: záběr nastavíte až na místě

Objektiv 2,8–12 mm se nastavuje ručně, zoom i ostření. Na kratším konci dává široký záběr dvora nebo parkoviště, na delším přiblíží branku, vjezd nebo vstup do skladu. Při montáži proto nemusíte předem počítat zorný úhel: kameru přišroubujete, na monitoru rekordéru sledujete obraz a ohniskovou vzdálenost doladíte.

Noc, protisvětlo a šum

• IR přísvit: 8 IR LED, vlnová délka 850 nm, dosah až 40 m. Zapíná se sám pod 10 lx podle čidla CDS.
• Den/noc: mechanický IR filtr (ICR) přepíná barevný a černobílý obraz; režimy automaticky (EXT), barevně, černobíle.
• Citlivost: 0,01 lx při F1.2, odstup signál/šum nejméně 50 dB.
• WDR vyrovná scénu, kde vedle sebe leží ostré světlo a hluboký stín: vchod proti prosklené stěně, kancelář s francouzským oknem, banka, parkoviště nebo vjezd s auty, která svítí přímo do objektivu.
• 3D-DNR čistí obraz za šera, BLC a HSBLC kompenzují protisvětlo a potlačí přesvětlení od reflektorů (lze vypnout).
• Automatická expozice, automatické zesílení AGC a vyvážení bílé v režimech ATW, ručně, interiér, exteriér a AWC→SET.

Ilustrační ukázka obrazu ve dne a v noci (v přehrávači zvolte nejvyšší kvalitu):

Kamera na vjezd a registrační značky

VI30K při vhodném umístění a nastavení zachytí registrační značku tak, aby šla přečíst okem ze živého obrazu nebo ze záznamu. Předem to ale nelze slíbit bez znalosti místa, protože čitelnost ovlivňuje vzdálenost auta, úhel kamery vůči značce, rychlost průjezdu, šířka vjezdu, protisvětlo, noční osvětlení a odlesky značky i nastavení objektivu, expozice a závěrky. U vjezdu proto zvolte delší ohnisko, kameru namiřte co nejvíc proti směru jízdy a kanál nastavte na plynulejší záznam.

Rozměry kamery jsou 212 × 83 × 82 mm (d × š × v), hmotnost 1 450 g, napájení 12 V DC ±10 % s odběrem 850 mA.

Podobné kamery s přepínáním AHD/TVI/CVI/CVBS najdete v kategorii AHD kamery EONBOOM.

Rekordér ZONEWAY XVR2108: obraz, alarmy, PTZ a zvuk

XVR2108, v praxi často nazývaný DVR rekordér, je hybridní rekordér pro analogové i IP kamery. Na televizi nebo monitor posílá obraz přes HDMI až 3840 × 2160 (4K), dále 1920 × 1080, 1280 × 1024, 1280 × 720 a 1024 × 768, a přes VGA do 1920 × 1080. Výstup CVBS nemá. Obrazovku rozdělí na 1, 4, 8, 9 nebo 16 dílů.

• Detekce: pohyb na 12 kanálech (v čistě IP režimu na 16) a AI detekce osob, která potlačí plané poplachy od stromů nebo světel aut.
• Reakce: spuštění záznamu, e-mail se snímkem, hlášení na monitoru, bzučák a push zpráva do telefonu při pohybu.
• Režimy nahrávání: ruční, podle plánu, při pohybu, při alarmu, inteligentní.
• Alarmy: 4 drátové vstupy pro PIR čidla nebo magnetické kontakty a 1 výstup, například na sirénu nebo do ústředny EZS.
• Soukromí: 3 obdélníkové maskovací zóny na každou kameru.
• Otočné kamery: RS485 (Pelco-D, Pelco-P, 110 až 921 600 Bd, adresy 0 až 255), řízení po koaxu (UTC) bez dalšího vodiče, IP PTZ po síti přes ONVIF.
• Zvuk: vstup RCA pro mikrofon s předzesilovačem, zvuk po koaxu (AOC) z analogových kamer s mikrofonem, zvuk z IP kamer; výstup RCA na zesilovač s reproduktorem. Intercom (obousměrný hovor) neumí.

Sledování na dálku a software

Rekordér připojte síťovým kabelem do routeru, v aplikaci načtěte QR kód z jeho menu a zadejte heslo. Spojení P2P běží přes službu výrobce zdarma a nepotřebuje veřejnou IP adresu. Alternativou je přímé připojení přes veřejnou IP nebo DDNS (EASY_PLANET, DYNAMIC_PLANET, HDPROVN, ZEBEYE, SMART-EYES, SKDDNS, MYQSEE, A-PRESS, Oray, no-ip, changeip, Dyndns).

V telefonu i na dálku z počítače uvidíte až 4 kamery současně. Přehrávání záznamu přes mobilní data je náročné na objem dat, proto ho raději pouštějte přes Wi-Fi.

Video o aplikaci V247:

Přidání rekordéru do V247 a první kroky (anglicky):

Program iVMS-320 pro počítač, přepnutelný do češtiny:

Napojení na jiné systémy: každý kanál je dostupný jako RTSP stream na adrese rtsp://IP-adresa:554/00. První číslice znamená kanál (0 = první kamera), druhá druh proudu (0 hlavní, 1 vedlejší). Obraz tak předáte do Synology Surveillance Station, Milestone XProtect, Blue Iris nebo do chytré domácnosti Home Assistant, Loxone či Fibaro. Vedlejší proud má CIF (1–30 sn./s) nebo D1 (1–15 sn./s).

Menu v češtině, aktualizace a heslo

Rozhraní verze 6.0 je celé česky, k dispozici je přes 20 dalších jazyků. Ovládá se myší přes USB, z prohlížeče nebo na dálku a při prvním spuštění vede průvodce nastavením času, sítě, disku a kamer. Nový firmware si rekordér najde sám přes internet a nainstalujete ho v menu jedním kliknutím. Zapomenuté heslo obnovíte e-mailem, bezpečnostními otázkami, bezpečnostním klíčem a u novějších rekordérů také dynamickým heslem (volba Zapomenuté heslo).

Montáž a zapojení

1. Připevněte kamery v držácích a hrubě je nasměrujte.
2. Každý z osmi kabelů 20 m zapojte na straně rekordéru: BNC do video vstupu, napájecí konektor DC do rozbočovače společného zdroje. Na straně kamery spojte BNC a DC s kabelem kamery.
3. Do rekordéru namontujte disk SATA a připojte monitor nebo televizi přes HDMI či VGA.
4. Rekordér propojte síťovým kabelem s routerem; průvodce v češtině nastaví čas, disk, síť a kamery.
5. Na monitoru dolaďte zoom a ostření každé kamery, pak v aplikaci V247 načtěte QR kód z menu rekordéru.

Delší trasu vyřešíte volbou kabeláže 30 nebo 40 m při objednávce, cena se liší o rozdíl ceny kabelů. Konektory BNC, spojky, rozbočovače napájení a zdroje najdete v příslušenství ke kamerám, jednotlivě i kabel 40 m pro video a napájení.

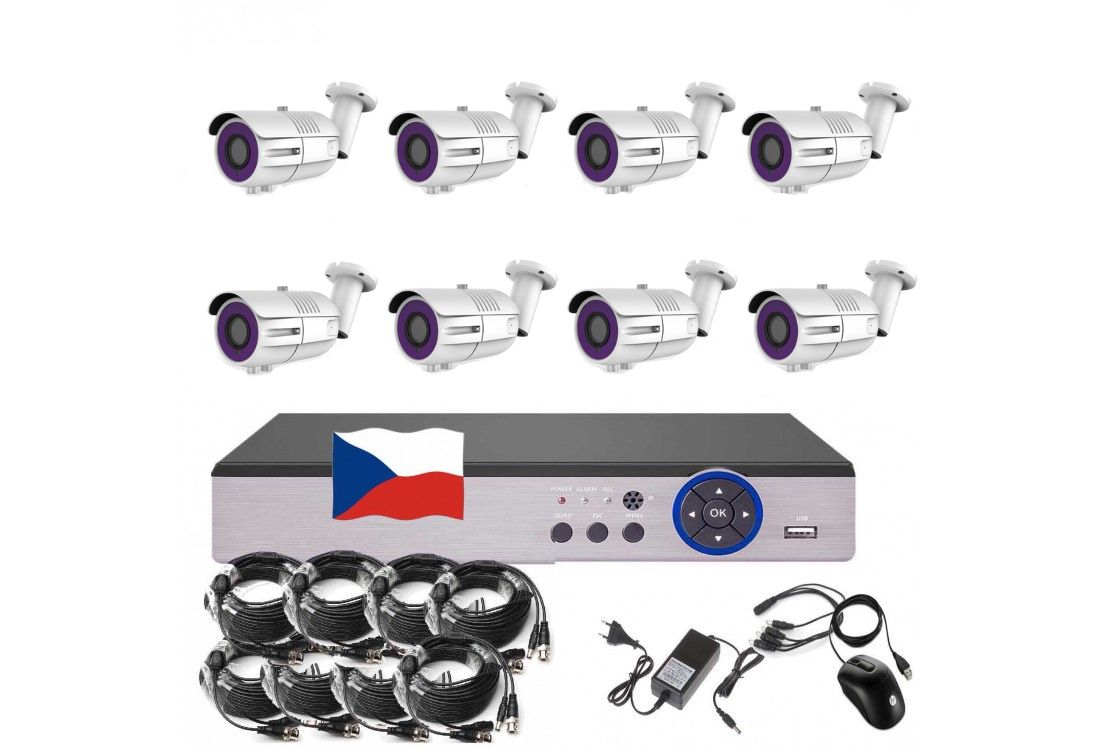

Obsah balení

• 8× venkovní IR bullet kamera EONBOOM MHD-VI30K-500 s držákem,
• 8× propojovací kabel 20 m (koax + napájení) s konektory BNC a DC,
• napájecí zdroj s rozbočovači pro 8 kamer,
• hybridní rekordér ZONEWAY XVR2108 s adaptérem 12 V, USB myší, napájecím a datovým kabelem SATA a šroubky k disku.

Z bezpečnostních důvodů při přepravě se rekordér ze sady dodává bez baterie.

Pevný disk v balení není. Další sestavy s menším počtem kamer nebo s dome kamerami jsou v přehledu kamerových setů EONBOOM.

Parametry setu VR8B

Kamera MHD-VI30K-500 (8 kusů)

Rekordér ZONEWAY XVR2108

Kabeláž a napájení kamer

Ke stažení

V záložce Ke stažení jsou české návody, PC program iVMS-320, mobilní aplikace, vyhledávač zařízení v síti, firmware a prohlášení o shodě. Návody, software a nástroje jsou také v úložišti ke stažení, pro integrátory dokumentace CGI příkazů, SDK a RTSP zde.

Otázky a odpovědi k setu VR8B

Jak dlouho vydrží záznam osmi kamer na disku?

Při nepřetržitém nahrávání a toku 2 Mb/s na kameru asi 6 dní na 1 TB, 11 dní na 2 TB, 23 dní na 4 TB a 46 dní na 8 TB. Nahrávání při pohybu a H.265+ dobu prodlouží.

Jak plynulý je záznam v 5 MPx?

Při osmi kamerách 6 sn./s, v režimu 5MP Lite 10 sn./s. Po přepnutí kamery na 4 MPx a kanálu do Lite 15 sn./s, v 1080N, 720p a 960H plynulých 25 sn./s.

Nahrává rekordér i bez internetu?

Ano. Záznam jde na disk i bez připojení. Internet je potřeba jen pro sledování na dálku a upozornění do telefonu.

Mohu přidat další kamery?

Vstupy BNC jsou obsazené, ale ve výchozím režimu rekordér přijme 4 IP kamery do 8 MPx (ONVIF) v téže síti, třeba přes PoE switch.

Půjdou kamery na můj starší DVR?

Pokud váš rekordér podporuje AHD, HD-TVI, HD-CVI nebo CVBS v potřebném rozlišení, ano. Kameru lze přepnout na 4 MPx nebo do CVBS 960H.

Přečte kamera SPZ u vjezdu?

Při vhodném umístění a nastavení ji ze záznamu přečtete okem. Výsledek ale závisí na vzdálenosti, úhlu, rychlosti auta, světle a odleskách, proto ho nelze předem zaručit.

Je v setu pevný disk a jak dlouhé jsou kabely?

Disk ne; rekordér pojme jeden SATA disk do 8 TB. Kabely jsou 8× 20 m, na přání 30 nebo 40 m.

Potřebuji veřejnou IP adresu?

Ne, připojení přes P2P funguje bez ní. Stačí načíst QR kód rekordéru v aplikaci V247.
