8CH 5MPx AHD kamerový set CCTV EONBOOM 4+4 - DVR s LAN a 4+4 venkovní bullet/dome kamery

AHD kamerový set EONBOOM 4+4 – čtyři dome a čtyři bullet kamery 5 MPx po koaxiálním kabelu

EONBOOM 4+4 je osmikanálový AHD kamerový set, ve kterém dostanete dva tvary kamer: čtyři kopulové (dome) a čtyři válcové (bullet), všechny 5 MPx, a k nim hybridní XVR rekordér ZONEWAY XVR2108. Hodí se montážníkovi, správci domu nebo SVJ i majiteli staršího analogového systému, kdo chce osadit objekt kamerami přes koaxiál a BNC, bez počítačové sítě ke každé kameře.

Kamery mají objektiv 3,6 mm, noční přísvit s dosahem 20 m a krytí IP66. Rekordér má české menu, obraz pošle do televize přes HDMI až ve 4K a na mobil přes aplikaci V247 i bez veřejné IP adresy. V krabici je osm hotových kabelů po 20 m a společný napájecí zdroj 12 V s rozbočovačem. Další sestavy najdete v kategorii kamerové sety EONBOOM.

Dome, nebo bullet: kam patří který typ kamery

Set nekombinuje dva tvary kvůli vzhledu. Každý se v praxi lépe uplatní na jiném místě budovy a když si to rozmyslíte předem, ušetříte si přesouvání držáků po montáži. Následující rady jsou obecná montážní zkušenost, ne parametr výrobku – konkrétní umístění vždy záleží na vašem objektu.

Kopulová (dome) kamera MHD-DNI20-500 – pod přesah, do průjezdu a na podhled

• Pod přesah střechy nebo balkonu: kopule se přišroubuje zespodu na podbití a dívá se šikmo dolů na vchod, terasu nebo branku. Přesah ji chrání před přímým deštěm.
• Průjezd, podloubí, garáž, sklad: nízký strop je místo, kam se válcová kamera montuje špatně, dome naopak sedí na plochém podkladu a vejde se i nad vrata.
• Místa na dosah ruky: kryt je kovový v provedení antivandal a podle tvaru kopule kolemjdoucí obtížně odhadne, kam přesně kamera míří.
• Protisvětlo: v průjezdu se často střídá tma uvnitř a jasné světlo venku. Dome kamera má automatické WDR a 3D-DNR, což s takovou scénou pomáhá.

Válcová (bullet) kamera MHD-CR20A-500K – na fasádu a podél zdi

• Roh domu a pohled podél fasády: bullet se dá na zeď a díky kulovému kloubu držáku ve třech osách se natočí souběžně se stěnou. Tak pohlídá celou délku boční strany, příjezdovou cestu nebo plot.
• Delší pohled přes dvůr nebo parkoviště: válcová kamera vysunutá od zdi míří do dálky snadněji než kopule přišroubovaná pod podbitím.
• Viditelné odstrašení: válcový tvar každý pozná na první pohled jako kameru, což samo odradí část nezvaných návštěv.
• Vysoko na štítu nebo na sloupku: tam, kde není přesah, se kamera s nastavitelným kloubem montuje pohodlněji.

Obě kamery mají stejný objektiv 3,6 mm a stejný dosah přísvitu 20 m, takže šířka záběru i noční dosah jsou u obou podobné. Rozdíl dělá hlavně místo, způsob uchycení a směr pohledu. Typický dům se dvěma vchody a dvorem tak pokryjete například dvěma dome kamerami u dveří, dvěma pod přesahem nad terasou a čtyřmi bullet kamerami na rozích, které hlídají strany domu. Jestli potřebujete jiný poměr, podívejte se na samostatné AHD kamery EONBOOM.

Proč AHD po koaxu a kdy je lepší IP

AHD kamera posílá obraz analogovou cestou po koaxiálním kabelu do konektoru BNC na rekordéru a napájí se 12 V. Nemá vlastní IP adresu, nepotřebuje switch ani PoE a nastavuje se jednoduše. Proto má smysl všude, kde už leží koaxiální rozvody ze starého systému, nebo kde chcete hotový kabel prostě protáhnout a zacvaknout. IP kamera je jiný typ zařízení: jede po síťovém kabelu, většinou s napájením PoE, a nahrává ji síťový rekordér nebo síťové kanály hybridního XVR.

Modernizace starého analogu: přepínatelný výstup HD-4v1

Obě kamery v setu umějí čtyři způsoby přenosu po koaxu a přepnou se v menu OSD. Z výroby vychází v režimu AHD a s rozlišením 5 MPx. Můžete je tedy připojit nejen k rekordéru ze setu, ale i k rekordéru, který už na objektu máte – stačí kameru přepnout do režimu, jemuž starý DVR rozumí.

Na co pozor při modernizaci:

• Starší rekordér s nižším rozlišením: pokud starý DVR zvládne jen 2 MPx, přepněte kamery v menu na 2 MPx. S BNC vstupem pak obvykle fungují i tam.
• Analogové přístroje bez HD: pro starou analogovou techniku, třeba vstup domovního videotelefonu, se kamera přepne do režimu CVBS (PAL).
• Stará kamera na nový rekordér: XVR2108 přijme AHD, HD-TVI 2.0 i 3.0, HD-CVI a analog 960H. Z praxe ale víme, že úplnou shodu se všemi staršími kamerami nelze nikdy zaručit, a proto počítejte s vyzkoušením každého kusu.

Obraz ve dne a v noci

Za tmy kamery přepnou mechanický filtr ICR a rozsvítí infračervené diody s vlnovou délkou 850 nm. Dome začne svítit sama, když okolní světlo klesne pod 10 lx (měří to čidlo CDS). Obě uvádějí minimální osvětlení 0,01 lx a lze jim v menu zvolit režim den/noc automaticky, trvale černobíle nebo trvale barevně. Dosah 20 m je hodnota z karty – ve velkém otevřeném a úplně tmavém prostoru nebo tam, kde chybí světlé plochy, které světlo odrazí, bývá vhodné doplnit samostatný IR přísvit.

Ukázka 5MPx obrazu z AHD kamery v noci a ve dne:

XVR rekordér ZONEWAY XVR2108: osm BNC vstupů a síťové kanály navíc

XVR2108 je hybridní záznamové zařízení, tedy DVR 8CH pro analogové HD kamery, které navíc přijme kamery po síti. Osm kamer ze setu se zapojí koaxem do osmi konektorů BNC. Do síťového portu RJ45 (10/100 Mb/s) pak připojíte router a přes něj až čtyři IP kamery s rozlišením až 8 MPx a podporou ONVIF. Systém tak později doplníte bez výměny rekordéru. Kolik kamer kterého druhu připojíte, nastavíte v menu:

Kolik snímků za sekundu rekordér uloží

Kamera sama snímá 25 sn./s, ale u osmi koaxiálních kanálů rozhoduje výkon rekordéru. Čím vyšší rozlišení, tím méně snímků. Režim Lite je úspornější varianta rozlišení s vyšší plynulostí. Hodnoty platí pro normu PAL a všech osm analogových vstupů současně:

U síťových kamer s kompresí H.265 je plynulost jiná: 9 kanálů 8 MPx, 12 kanálů 5 MPx a 16 kanálů ve 4 MPx, 3 MPx, 1080p, 960p, 720p i D1 vždy po 25 sn./s. Doporučení z praxe: kamery nad vchodem a vjezdem, kde jde o rozpoznání obličeje nebo SPZ, nechte v 5 MPx. Kamery hlídající průchod, kde je důležitější plynulý pohyb, přepněte na nižší rozlišení nebo do režimu Lite. Kdo chce obojí naráz, připojí do síťového kanálu IP kameru.

Komprese H.265+ a délka záznamu na disku

Rekordér ukládá video ve formátu H.265+, H.265, H.264 nebo H.264+ a zvuk v G.711. Vylepšená komprese H.265+ ukazuje největší úsporu u typického kamerového obrazu: pozadí se téměř nemění, pohybují se po něm jen občas lidé nebo auta, záznam běží nepřetržitě a obrazový šum v noci by jinak zabíral zbytečně mnoho dat. Za takových podmínek dokáže snížit datový tok videa v rozlišení UHD až o 67 % proti běžnému H.265. Stojí na třech principech: kódování podle pozadí nebo referenčního snímku, digitální potlačení šumu a dlouhodobé řízení datového toku. Výsledkem je méně dat po síti a delší historie na stejném disku.

Disk se do rekordéru vkládá jeden, SATA 2,5" nebo 3,5" s kapacitou do 8 TB. V základní sestavě není, doporučujeme typ určený pro kamerové systémy. Když se disk zaplní, rekordér přepisuje nejstarší data, takže nahrávání se nezastaví. Orientační představu, na kolik dní nepřetržitého záznamu stačí, dává tabulka. Vychází z průměrného toku 2 Mb/s na jednu kameru s kompresí H.265:

Opravdový tok se mění podle rozlišení, počtu snímků a ruchu v záběru. S H.265+ a s nahráváním jen při pohybu nebo poplachu vydrží archiv podstatně déle. Z výroby rekordér zapisuje všechny kanály nepřetržitě, nastavit lze i nahrávání ručně, podle časového plánu, při pohybu, alarmu nebo inteligentní události. Pro pravidla GDPR a doporučení ÚOOÚ k provozu kamer je užitečné, že rekordér umí omezit nejdelší dobu uchování záznamu ve dnech a starší data pak sám maže – délku archivace tak řídíte velikostí disku, režimem nahrávání i tímto limitem.

Hledání, přehrávání a zálohy

Záznam vyhledáte podle kamery, data, času, pohybu, poplachu nebo štítku a projdete ho na časové ose. Přehrávat jde zrychleně, zpomaleně, pozpátku i snímek po snímku, s digitálním zoomem a přes celou obrazovku. Rekordér dekóduje 4 × 1080p při 30 sn./s. Synchronně přehraje 8 koaxiálních kamer v 5 MPx rychlostí 6 sn./s, sedm kanálů 8MP Lite po 8 sn./s, osm kanálů 4 MPx po 8 sn./s nebo osm kanálů 1080p po 15 sn./s. Při kombinaci se síťovými kamerami zvládne 4 koaxiální kanály a k nim jeden 8 MPx nebo dva 5 MPx IP kanály po 30 sn./s a v čistě síťovém režimu jeden kanál 4K, dva 5 MPx, tři 4 MPx nebo čtyři 1080p po 30 sn./s.

Úsek záznamu uložíte na USB flash disk nebo externí disk naformátovaný na FAT32, po síti, na FTP nebo do cloudu (Dropbox, Google Drive), export jde i do souboru AVI. Rada technika: aby záznam nezmizel spolu s ukradeným rekordérem, posílejte snímky událostí e-mailem a zálohujte na FTP server umístěný mimo hlídaný objekt.

Detekce osob, pohyb a poplachové vstupy

Funkce AI detekce osob rozezná v obraze lidskou postavu, takže houpající se větve nebo světla aut spouštějí planý poplach méně často. Klasickou detekci pohybu zvládne rekordér na 12 kanálech (8 koaxiálních a 4 síťových), v čistě síťovém režimu na 16. Při události umí:

• uložit záznam,
• poslat e-mail s fotkou na zadanou adresu,
• vypsat hlášení na monitoru,
• pípnout vestavěným bzučákem,
• poslat push upozornění do mobilu (při detekci pohybu).

Na zadním panelu jsou 4 drátové poplachové vstupy pro čidla, například PIR nebo magnetické kontakty na dveře, a 1 poplachový výstup, kterým ovládnete sirénu nebo vstup zabezpečovací ústředny. Kamera v záběru může mít až 3 obdélníkové maskovací zóny, pokud by snímala soused, okno nebo veřejný prostor.

Ovládání kamer po koaxu, otočné kamery a zvuk

Technologie UTC přenáší povely po stejném koaxiálním kabelu, kterým jde obraz. Menu OSD kamery tak otevřete přímo z rekordéru a nemusíte kvůli přepnutí režimu na žebřík. Stejně se řídí i otočné PTZ kamery. Pro ně je k dispozici také sběrnice RS485 s protokoly Pelco-D a Pelco-P (rychlost 110 až 921 600 Bd, adresa 0 až 255) a síťové PTZ kamery se ovládají přes ONVIF. Zvuk přijme rekordér ze vstupu RCA (například z mikrofonu), z kamer s mikrofonem po koaxu (AOC) a z IP kamer. Výstup RCA slouží k odposlechu přes zesilovač s reproduktorem. Obousměrnou komunikaci (intercom) rekordér nemá.

České menu, rozhraní 6.0

Menu je celé v češtině a dalších více než dvaceti jazycích. Ovládá se USB myší přímo na monitoru, z webového prohlížeče nebo vzdáleně. Po prvním zapnutí vás průvodce provede nastavením času, sítě, disku a kamer. Z živého obrazu si jedním klikem pustíte posledních 5 minut zvolené kamery. Obraz se dělí na 1, 4, 8, 9 nebo 16 oken. Rekordér si sám zjistí nový firmware a aktualizuje se po internetu jedním potvrzením v menu. Při zapomenutém hesle pomůže volba „Zapomenuté heslo“ – obnova jde přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, novější rekordéry nabízí i dynamické heslo.

Ukázka rozhraní rekordérů ZONEWAY verze 6.0:

Mobil, počítač a prohlížeč: V247, BitVision a iVMS-320

Pro vzdálený přístup stačí rekordér zapojit kabelem do routeru s internetem. Spojení P2P nepotřebuje veřejnou IP adresu: v aplikaci načtete QR kód, který ukáže menu rekordéru, a zadáte heslo. Službu P2P provozuje výrobce zdarma. Kdo veřejnou IP adresu má, připojí se i přímo, k dispozici je také DDNS (Dyndns, changeip, no-ip, Oray, A-PRESS, MYQSEE, SKDDNS, SMART-EYES, ZEBEYE, HDPROVN, DYNAMIC_PLANET, EASY_PLANET).

• V247 pro Android a iPhone a iPad – současná aplikace v češtině, kterou výrobce doporučuje.
• BitVision (Android, iOS) – starší aplikace, kterou znají majitelé předchozích rekordérů, funguje dál.
• iVMS-320 (Windows, macOS) – bezplatný program pro počítač, přepínatelný do češtiny, zobrazí více rekordérů a kamer v jednom okně.
• Webový prohlížeč – Edge, Chrome, Firefox nebo Safari.

Vzdáleně i v mobilu přehrajete záznam až ze čtyř kamer současně. Přehrávání spotřebuje hodně dat, na mobilním tarifu proto raději přes Wi-Fi.

Mobilní aplikace V247 – nastavení a vzdálený přístup:

Připojení rekordéru k aplikaci V247 a základní funkce (video je v angličtině):

Program iVMS-320 pro počítač s rekordéry a kamerami ZONEWAY:

RTSP pro integrátory

Rekordér je otevřený i pro cizí software. Každý kanál vydá jako RTSP stream na adrese rtsp://IP-adresa:554/00, kde první číslice znamená kanál (0 = kamera 1) a druhá druh streamu (0 = hlavní, 1 = vedlejší). Vedlejší stream má rozlišení CIF při 1 až 30 sn./s nebo D1 při 1 až 15 sn./s. Takto obraz převezme Synology Surveillance Station, Milestone XProtect nebo Blue Iris a chytrá domácnost Home Assistant, Loxone či Fibaro.

Kamery k rekordéru po hotových kabelech

1. Rozvrhněte místa: dome pod přesahy a do průjezdů, bullet na rohy fasády. Rekordér patří do suchého, uzamčeného prostoru, nejlépe blízko routeru.
2. Natáhněte kabely: v setu je osm hotových kabelů po 20 m, každý v sobě spojuje koaxiál pro obraz a vodič pro napájení. Pokud je kamera dál, lze kabeláž vyměnit za 30 m nebo 40 m (rozdíl v ceně odpovídá ceně příslušné kabeláže). Samostatně je k dispozici 40m video a napájecí kabel.
3. Připojte kamery: konektor BNC na obrazový výstup kamery, napájecí koncovku na její vstup 12 V. Spoje venku chraňte před vlhkostí.
4. Napájení: všechny kamery se napájí ze společného zdroje 12 V, jehož rozbočovač má osm výstupů. Rekordér má vlastní adaptér 12 V / 2 A.
5. Rekordér: kabely zapojte do vstupů BNC, vložte disk (SATA kabely a šroubky jsou v balení), připojte monitor nebo televizi přes HDMI či VGA, myš do USB a síťový kabel do routeru.
6. První spuštění: projděte průvodce, nastavte heslo, čas, síť a naformátujte disk. Ověřte obraz všech osmi kamer.
7. Mobil: v aplikaci V247 načtěte QR kód z menu a nastavte upozornění.

Pro televizi je výstup HDMI v rozlišeních 3840 × 2160, 1920 × 1080, 1280 × 1024, 1280 × 720 nebo 1024 × 768, monitor s VGA dostane obraz do 1920 × 1080. Analogový výstup CVBS rekordér nemá.

Co je v krabici

• 8 venkovních barevných kamer 5 MPx s IR přísvitem v provedení antivandal: 4 dome MHD-DNI20-500 a 4 bullet MHD-CR20A-500K
• hybridní rekordér ZONEWAY XVR2108 s LAN, jeho adaptér 12 V, USB myš, SATA kabely a šroubky k uchycení disku
• 8 propojovacích kabelů 20 m BNC + DC (koaxiál a napájení) s nasazenými konektory
• společný napájecí zdroj 12 V s rozbočovačem 1→8 pro kamery
• český návod k základnímu zapojení

Pevný disk v základní sestavě není. Dome kameru ze setu najdete i samostatně jako 5MPx AHD/TVI/CVI kameru MHD-DNI20-500.

Technické údaje

Přehled sestavy

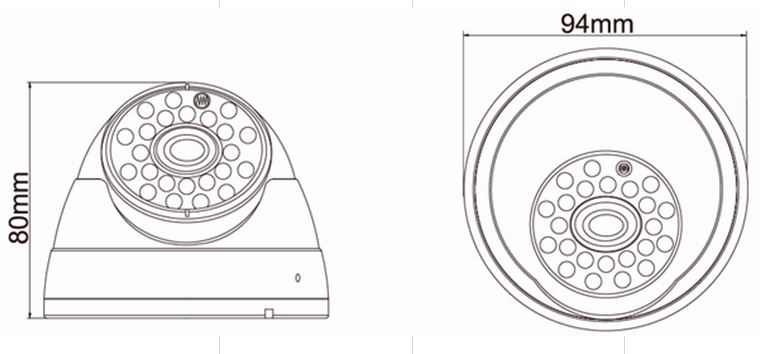

Kopulová kamera EONBOOM MHD-DNI20-500

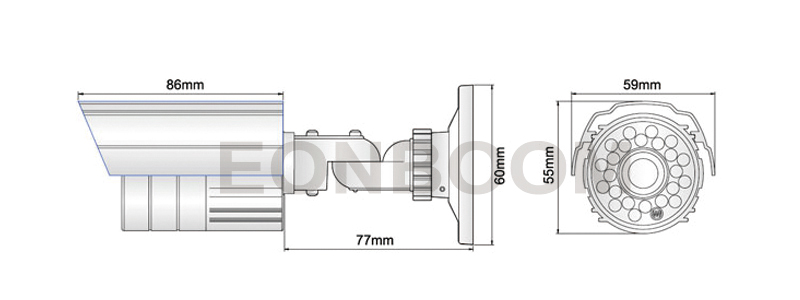

Válcová kamera EONBOOM MHD-CR20A-500K

Rekordér ZONEWAY XVR2108

Návody a programy

V záložce Ke stažení na této kartě jsou dokumenty k setu. České návody, obsah CD, program pro počítač, mobilní aplikace a nástroje k rekordérům ZONEWAY najdete i ve sdílené složce s návody a softwarem. Pro firmy, které systém napojují na další zařízení, je připravená dokumentace CGI příkazů, SDK a RTSP v samostatné složce pro integrátory.

Časté otázky k setu EONBOOM 4+4

Proč jsou v setu dva různé typy kamer?

Protože se hodí na jiná místa. Dome dáte pod přesah, na strop průjezdu nebo nad dveře, bullet na roh fasády, odkud se dívá podél zdi nebo přes dvůr. Objektiv i dosah přísvitu mají obě stejné.

Půjdou kamery na můj starší DVR?

Pokud má vstupy BNC, většinou ano. Kameru přepnete v menu na AHD, TVI, CVI nebo klasický analog a podle schopností rekordéru i na nižší rozlišení, třeba 2 MPx. Bullet kamera má v režimech TVI a CVI strop 4 MPx. Stoprocentní shodu se všemi staršími rekordéry ale nikdo slíbit nemůže.

Mohu do XVR2108 připojit své staré koaxiální kamery?

Rekordér přijme AHD, HD-TVI 2.0 a 3.0, HD-CVI i analog 960H. Se staršími kamerami různých výrobců je třeba počítat s vyzkoušením, úplnou kompatibilitu nelze zaručit u žádného kusu předem.

Kolik kamer celkem zvládne a jak systém rozšířím?

K osmi koaxiálním kamerám ze setu přidáte čtyři síťové IP kamery do 8 MPx. Jiné rozdělení v menu: 6 koax + 8 IP, 4 + 10, 2 + 12 nebo 16 jen síťových.

Jak plynulý bude záznam z osmi kamer v 5 MPx?

Rekordér uloží 6 sn./s, v režimu 5MP Lite 10 sn./s. Při 2 MPx je to 15 sn./s a jako 1080N plynulých 25 sn./s na všech osmi kanálech.

Je potřeba veřejná IP adresa a je aplikace česky?

Veřejná IP adresa potřeba není, stačí rekordér připojený k internetu a QR kód načtený v aplikaci V247 nebo BitVision. Aplikace V247 i menu rekordéru jsou v češtině, program iVMS-320 pro počítač se do češtiny přepne.

Je v balení disk a jaký koupit?

Disk v základní sestavě není. Vejde se jeden SATA 2,5" nebo 3,5" do 8 TB, výrobce doporučuje typ pro kamerové systémy. Na kolik dní stačí, ukazuje tabulka v oddílu o kompresi.

Stačí kabely 20 m a co když je kamera dál?

V setu je osm hotových kabelů po 20 m. Lze je vyměnit za 30 nebo 40 m s doplatkem podle ceny kabeláže. Kabel spojuje obraz i napájení, takže ke kameře vedete jen jeden.

Kde najdu odpovědi na další dotazy?

Obecné otázky k AHD technice, montáži a dopravě shrnuje stránka nejčastějších dotazů eonboom.cz. Další sestavy s jiným počtem kamer najdete v kategorii kamerových setů.

Z bezpečnostních důvodů při přepravě se rekordér ze sady dodává bez baterie.
